Matalajännitteiset monijohtimiset STA-panssarikupariset PVC-eristetyt ja -vaippaiset virtakaapelit

0,6/1kV Pienjännitteiset monijohtimiset STA-panssaroitu kupari PVC-eristetyt ja -vaippaiset virtakaapelit (CU/PVC/STA/PVC) ovat standardin IEC 60502-1 mukaisia. Kaapelissa on luokan 2 säikeinen paljas kuparijohdin (luokan 1 umpikuparijohdin on valinnainen alle 6 mm²:n kokoisille pyynnöstä), PVC-eriste, kaksoisteräsnauha (STA) -panssari ja PVC-ulkovaippa. Tämä kiinteään asennukseen soveltuva panssaroitu STA-virtakaapeli voidaan asentaa suoraan hautausmaahan, kaapelikaivantoihin ja maanalaisiin kanaviin teollisuuslaitoksiin, kunnalliseen rakentamiseen, rautatieliikenteen apuvoimaan ja liikerakennusten jakeluun. Jatkuvan käyttölämpötilan nimellislämpötila on 70 ℃, ja ytimen tunnistus noudattaa IEC60445/HD-308-S2-värikoodaussääntöjä.

Taitong Cable, luotettava kiinalainen kaapelitoimittaja, joka omistaa 5 tehdasta Kiinassa, toimittaa tehdashintaisia ​​massatilauksia. Saatavilla on useita ydinkonfiguraatioita. Tuemme räätälöityjä vaatimuksia ja tarjoamme teknistä apua paikallisille sertifioinneille, palvelemme projektin ostajia, EPC-urakoitsijoita, sähkötukkukauppiaita ja jakelijoita maailmanlaajuisesti.

CU/PVC/PVC-vuodevaatteet/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Jos HD603S1A3:n yhteensopivuus vaaditaan, ilmoita tämä selvästi tiedoissasi.)

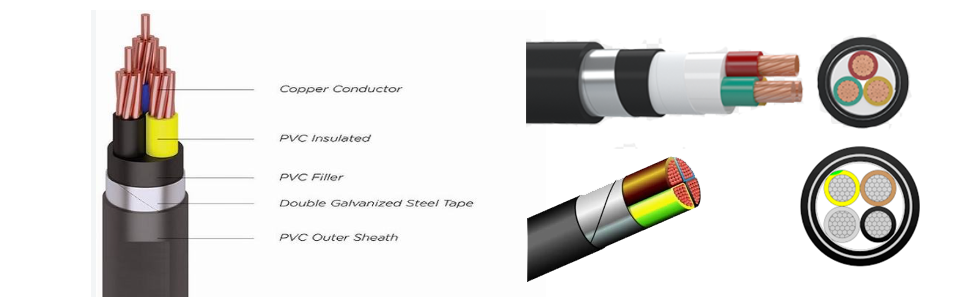

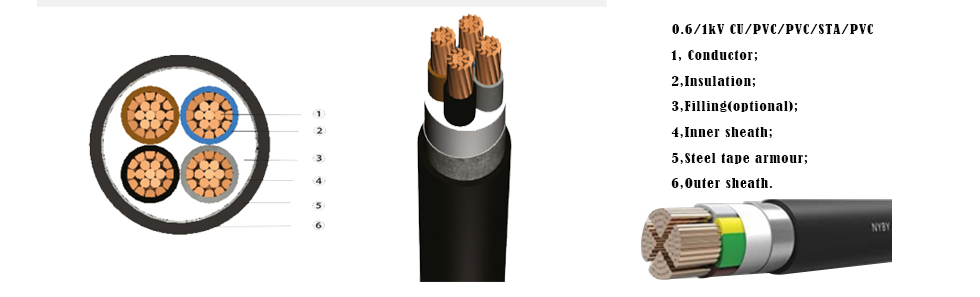

Rakenne (sisäpuolelta ulos)

---

1, Johdin: luokan 2 säikeinen tavallinen hehkutettu kuparijohdin IEC60228:n mukaan (Class-1 kiinteä johdin on myös saatavana lisävarusteena.)

2, Eristys: IEC-60502-1:n mukainen PVC-A-eristys

3, Asetetut eristetyt ytimet ei-hygroskooppisilla täyteaineilla (valinnainen)

4, Vuodevaatteet: Suulakepuristetut PVC-vuodevaatteet

5, Panssari: Kaksoissinkitty teräsnauhapanssari (DSTA/STA)

6, Päällysvaippa: Ekstrudoitu PVC-ulkovaippa, tyyppi ST2

Matalajännitteisten monijohtimien STA-panssaroidun kupari-PVC-eristeisten ja -vaippaisten tehokaapeleiden sovellukset 0,6/1 kV

---

Tämä 2-5-napainen pienjännitekuparinen PVc-eristetty STA (double-steel-tape) -panssaroitu virtakaapeli on suunniteltu kiinteään asennukseen. Kaksikerroksinen galvanoitu teräsnauhapanssari tarjoaa erinomaisen iskunkestävän, iskunkestävän ja jyrsijäsuojan. Sitä käytetään laajalti suoraan maanalaisiin asennukseen, kaapelikaivoihin, maanalaisiin kanaviin, tunneleihin ja vesiputkigallerioihin.

Tämä LV STA -panssaroitu PVC-kaapeli toimittaa virtaa teollisuuslaitosten koneisiin, kunnalliseen infrastruktuuriin, asuinalueiden maanalaiseen sähköverkkoon, rautatieliikenteen apupiireihin, kellarin sähkönjakeluun ja ulkotilojen sähkönsiirtoon. (Ei sovellu asennettavaksi raskaaseen vetokuormitukseen).

Ytimen eristeen väri: Tunnistus HD 308 S2:n mukaisesti. Vihreä/keltainen suojajohtimelle IEC 60445 mukaisesti. (Katso kuva alla)

---

Eristeen ja ulkovaipan värit ovat saatavilla räätälöitynä

Matalajännitteisten kupari-PVC-eristettyjen PVC-vuoteiden ydinhyödyt kaksinkertainen teräsnauha, panssaroitu PVC-vaippainen virtajohto (600/1000V)

---

1, Mekaaninen suojaus: Teräsnauhapanssari (STA) estää vaurioita puristumisesta, iskuista tai jyrsijöistä.

2, kiinteä vakaus: Moniytiminen kuparirakenne käsittelee vakaat, jatkuvat pienjännitekuormat tehokkaasti.

3, Ympäristönkestävyys: Ulkoinen PVC-suojus kestää kosteutta, sään ja lievän kemiallisen altistuksen, kun sitä käytetään ulkona

Tekniset tiedot 0,6/1kV LV-monijohtimisille Cu PVC STA PVC -virtakaapeleille

---

Mittatilaustyönä saatavilla olevat rakenteet matalajännitteisille monijohtimisille STA-panssaroiduille kupari-PVC-eristeisille ja -vaippaisille virtakaapeleille

---

Peruskerrosrakenne:

kuparijohdin + PVC-A eristys + vuodevaatteet + STA teräsnauhapanssari + ulkovaippa

Huomautus: Monisäikeisten kaapeleiden sisällä olevat magneettikentät vaikuttavat toisiaan vastaan, joten voimakasta pyörrevirtakuumenemista ei tapahdu, joten STA-teräsnauha-panssari sopii hyvin monisäikeisiin asetteluihin.

Ulkovaippavaihtoehdot (muokattavissa)

1, ST2-PVC-vaippa (tehdasvakiovaihtoehto, sisätiloihin, kaapelikaivojaan ja tavallisiin rakennuksiin)

2, ST7-PE polyeteenivaippa: suunniteltu suoraan hautaamiseen luonnossa, kosteassa maaperässä ja ulkoilmassa, vedenpitävä, ikääntymistä kestävä ja alhaisia ​​lämpötiloja kestävä suorituskyky

3, ST8-LSZH vähäsavuinen nollahalogeenivaippa: käytetään ruuhkaisissa julkisissa projekteissa, kuten tunneleissa, metroissa ja ostoskeskuksissa

Täydelliset rakennemerkinnät

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Panssarin vaihtovaihtoehdot

1, STA teräsnauhapanssari (vakio, kestää hyvin puristuskuormituksen maanalaiseen hautaamiseen)

2, SWA hieno teräslankapanssari tilanteisiin, joissa vaaditaan sekä puristus- että vetokestävyyttä

3, Raskaaseen käyttöön tarkoitettu paksu teräslankapanssari raskaan kuormituksen ja korkean jännityksen asennusolosuhteisiin

4, AWA alumiinilankapanssari kevyisiin ja korroosionkestäviin vaatimuksiin

Johdintyypin mukauttaminen

1, luokan 1 kiinteä kuparijohdin kiinteään asennukseen

2, luokan 2 tiivistetty säikeinen kuparijohdin (yleinen tehdasstandardi)

3, luokan 5 joustava säikeinen kuparijohdin usein taivutetuille laitejohdotuksille

4, Valinnainen alumiinijohdin

Eristysmateriaalin päivitys

1, PVC-A eristys (perusversio, 70 ℃ pitkäaikainen käyttölämpötila)

2, XLPE-silloitettu polyeteenieristys (90 ℃ nimelliskäyttölämpötila ja suurempi virrankantokyky)

Muokattavat sisävuoteet

1, vakiovuodevaatteet käyttävät PVC-materiaalia;

2, PE tai LSZH vuodevaatteet ovat saatavilla ulkovaipan materiaaliin sopivaksi.

Valinnainen sähkömagneettinen suojakerros

Valinnainen kupariteippisuoja, joka on asennettu eristeen ja alustan väliin estämään teollisuuden sähkömagneettiset häiriöt inverttereistä ja ohjauslaitteista.

Esimerkki: Cu/PVC-suoja/STA/PE

Usean ytimen yhdistelmäasettelut

2-ytiminen, 3-ytiminen, 4-ytiminen, 5-ytiminen, 3+1-ydin, 3+2-ytiminen, 4+1-ydinkokoonpano

Erityisesti modifioitu toiminnallinen ulkovaippa

Mittatilaustyönä valmistettu suojus palonkestävälle, palonkestävälle, UV-kestävälle, öljynkestävälle, termiitinkestävälle, kylmänkestävälle ja korroosionestolle

Syitä kaapelien joukkotilaamiseen Taitong Cablesta?

---

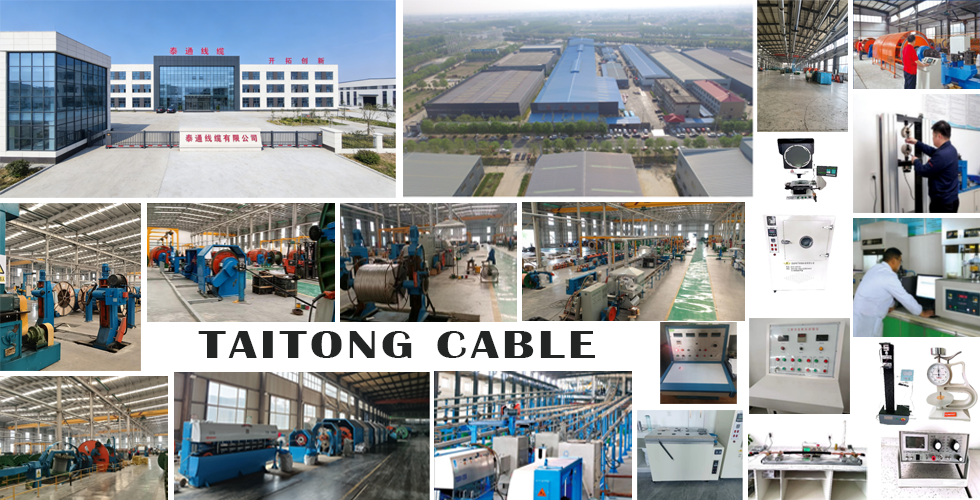

Suurena kiinalaisena johtojen ja kaapelien valmistajana Taitong Cable on toimittanut kaapelitarvikkeita tunnettuihin suurprojekteihin ja rakentanut pitkäaikaisia ​​luotettavia kumppanuuksia vuodesta 2002 lähtien. Meillä on kertynyt runsaasti kokemusta ulkomaille suuntautuneesta kansainvälisestä kaupasta ja joukkotilaushankintapalveluista. Viiden itsenäisen tuotantolaitoksen ja yli 30 sivukonttorin tukemana eri alueilla toimitamme korkealaatuisia kaapelituotteita ja harkittuja yhden luukun palveluita maailmanlaajuisille ostajille.

Tehtaamme on saanut täydellisen pätevyyden, mukaan lukien ISO-9001-laadunhallinnan, ISO-14001-ympäristönhallinnan, ISO-45001-työturvallisuussertifikaatit, CE-vaatimustenmukaisuuden ja kolmannen osapuolen tyyppitestihyväksynnät. Kaikki kaapelimme ovat tiukasti kansainvälisten IEC-standardien, HD-, VDE- ja muiden alueellisten standardien mukaisia.

Vahvan valmistuskapasiteetin tukemana takaamme nopean varaston valmistuksen maailmanlaajuisiin energia- ja tuotantoprojekteihin, tehdasrakennuksiin, asuinalueiden kehittämiseen, kunnalliseen infrastruktuuriin ja suuriin varastotiloihin. Alle 35 kV:n kokosarjan kaapelimme täyttävät kansainvälisten standardien vaatimukset. Matalajännitteiset monijohtimiset STA-panssaroidut kupari-PVC-eristeiset ja -vaippaiset virtakaapelit, mukaan lukien NYBY-sarja, kuuluvat joukkohankintojen lippulaivatuotteemme joukkoon. Kokeneiden myyntitiimien ja vankan teollisen vahvuuden ansiosta olemme luotettava pitkän aikavälin toimittajasi suurien kaapeliostojen yhteydessä.
