Matalajännitteiset moniytimiset kupari-PVC-eristetyt SWA-panssaroidut PVC-vaippaiset kaapelit

Matalajännitteiset monijohdinkupariset PVC-eristetyt SWA-panssaroidut PVC-vaippaiset kaapelit takaavat vakaan voimansiirron pienellä jännitehäviöllä ja alhaisella virrankulutuksella. PVC-eriste tarjoaa erinomaisen dielektrisen suorituskyvyn sähkövuotojen estämiseksi, kun taas ulompi PVC-vaippa kestää kosteutta, happoa, emäksiä ja mekaanista hankausta. Sisäänrakennettu Steel Wire Armor (SWA) tarjoaa erinomaisen vetolujuuden, mikä tekee kaapelista sopivan suoraan maan alle hautaamiseen. Korkean johtavuuden umpi- tai kierrekuparijohtimet takaavat tasaisen virransyötön ja pitkän käyttöiän teollisuusasennuksissa ja rakennusprojekteissa.

Luotettavana valmistajana Taitong Cable tarjoaa mukautettuja palonestoaineita, jotka tukevat massahankintoja vastaamaan maailmanlaajuisten EPC-urakoitsijoiden ja erilaisten suunnitteluprojektien vaatimuksiin.

IEC-standardi tai mukautettu CU/PVC/SWA/PVC-kaapeli. 0,6/1kV

Huomautus:

Standardin IEC 60502-1 mukaisesti suulakepuristettu PVC-sisäpäällyste (alusta) koottujen johtimien päällä on pakollinen SWA-monijohtimien kaapeleille.

Polyesterisideteippi ytimien päällä ei ole tämän standardin pakollinen vaatimus, ellei ostaja ole erikseen määritellyt sitä.

Matalajännitteisten monijohtimien kupari-PVC-eristeisten SWA-panssaroidun PVC-vaippaisten kaapelien sovellukset 0,6/1kV

---

Matalajännitteiset monijohtimiset SWA (Steel Wire Armoured) PVC-kupariset tehokaapelit (tyypillisesti 600/1000 V) ovat raskaita sähkölinjoja, jotka on rakennettu kiinteään sisä-, ulko- ja maanalaiseen sähkönjakoon. Ne kestävät mekaanista puristusta ja ympäristön rasitusta ja sopivat ihanteellisesti teollisuuslaitoksiin, liikerakennuksiin ja maanalaisiin sähköverkkoihin.

LV-moniytimien SWA-panssaroitujen PVC-eristettyjen/taivutettujen/vaippaisten kaapelien pääkäytöt

---

1, maanalaiset hautaukset: Sijoitetaan suoraan kaivantoihin tai maanalaisiin kanaviin ilman lisäsuojaputkia.

2, teollisuuslaitokset: reititetään raskaiden tuotantokerrosten, voimalaitosten ja vaihteiden läpi, joissa on fyysisen vaikutuksen riski.

3, Ulkosyöttimet: Asennettu kaapelihyllyihin tai kiinnitetty ulkoseiniin, kestää UV-säteilyä, kosteutta ja äärimmäisiä sääolosuhteita.

4, kaupalliset rakennukset: Käytetään pää- tai osapäävirtalähteenä, joka on reititetty nousuputkien, laitostilojen ja huoltotunneleiden kautta.

600/1000 V CU/PVC/SWA/PVC 2/3/4/5-ydin sähkökaapeleiden erityissovellukset

---

2-johtiminen: Jännitteiset ja nollajohtimet kaksoiseristetyille (luokka II) yksivaiheisille laitteille.

3-johtiminen: Jännitteiset, nolla- ja maadoitusjohtimet vakiomaadoitettuihin (luokka I) yksivaiheisiin syötteisiin.

4-ytiminen / 5-ytiminen: Kolmivaiheinen virranjakelu nolla- ja/tai suojamaadolla koneille, jakotauluille ja moottoreille.

Sähköiset parametrit

---

0,6/1kV monijohtiminen SWA PVC kuparivirtakaapelit

Eristeen ja ulkovaipan värit ovat muokattavissa

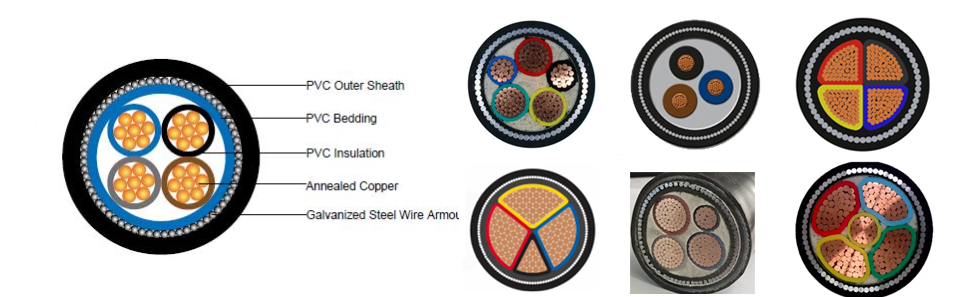

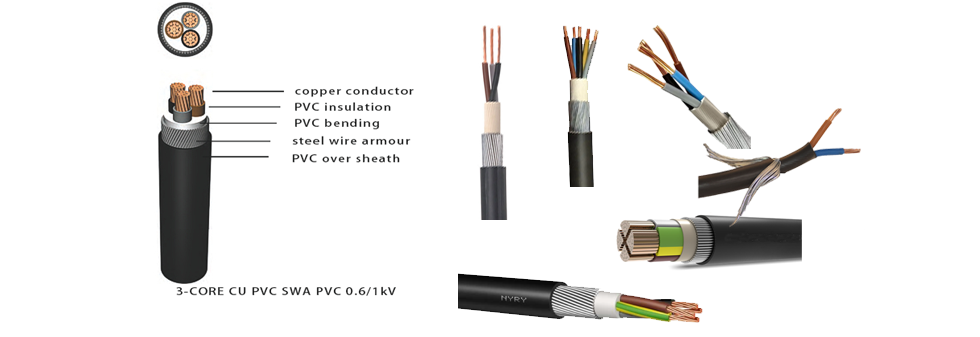

LV 2-5 johtimien SWA-kuparisten PVC-virtakaapeleiden rakenne

---

·  2-ytiminen: 2 eristettyä kupariydintä (L+N)

·  3-ytiminen: 3 eristettyä kupariydintä (L+N+PE)

·  3+1 ydin: 3 yhtä suuren vaiheen ydintä + 1 alennettu nolla

·  3+2 ydintä: 3 yhtä suuren vaiheen ydintä + alennettu nolla + vähennetty PE

· 4+1 ydin: 4 yhtä suurta ydintä (3P+N) + alennettu PE

Ulkovaippa voidaan räätälöidä tarpeen mukaan

1, ST2-PVC-vaippa (tehdasvakiovaihtoehto, sisätiloihin, kaapelikaivojaan ja tavallisiin rakennuksiin)

2, ST7-PE polyeteenivaippa: suunniteltu suoraan hautaamiseen luonnossa, kosteassa maaperässä ja ulkoilmassa, vedenpitävä, ikääntymistä kestävä ja alhaisia ​​lämpötiloja kestävä suorituskyky

3, ST8-LSZH vähäsavuinen nollahalogeenivaippa: käytetään ruuhkaisissa julkisissa projekteissa, kuten tunneleissa, metroissa ja ostoskeskuksissa

Täydellisen rakenteen nimitykset

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

Eristysmateriaalin päivitys

PVC-A eristys (perusversio, 70 ℃ pitkäkestoinen käyttölämpötila)

XLPE-silloitettu polyeteenieristys (90 ℃:n nimelliskäyttölämpötila ja suurempi virrankantokyky)

Muokattavat sisävuoteet

Vakiovuodevaatteet käyttävät PVC-materiaalia; Ulkovaipan materiaaliin sopivat PE- tai LSZH-vuoteet.

Valinnainen kuparinauhasuojausrakenne sähkömagneettisten häiriöiden vastustamiseen

Kupariteippisuoja on sijoitettu eristeen ja pohjakerroksen väliin, ja se soveltuu tehdasympäristöihin, joissa taajuusmuuttajat ja teollisuuden ohjauslaitteet aiheuttavat häiriöitä.

Esimerkki: Cu/PVC-suoja/SWA/PE

Taitong-kaapelin SWA-panssaroitujen pienjännitekaapeleiden hankinnan edut

Taitong Cable, luotettava kiinalainen kaapelitoimittaja, joka tarjoaa suoran tehtaan hinnan maailmanlaajuisille ostajille. Meillä on rikas kokemus suurten infrastruktuurihankkeiden palvelemisesta, mukaan lukien kunnallinen rakentaminen ja rautatieliikenteen suunnittelu.

Matalajännitteiset moniytimiset kupari-PVC-eristetyt SWA-panssaroidut PVC-vaippaiset kaapelit (CU/PVC/PVC/SWA/PVC) ovat kypsä valtavirtatuotteemme.

Asiakkaamme kattavat teollisuuspuistojen, liikerakennusten ja maanalaisten sähköverkkojen EPC-urakoitsijat, sähkötukkukauppiaat, projektien ostajat ja suunnitteluyritykset. Tuemme räätälöityjä ydinasetteluja, materiaalikokoonpanoja, pakkaus- ja toimituspituuksia. Kaikki kaapelit voidaan valmistaa IEC-, BS-standardien mukaisiksi. Ammattitaitoinen tekninen tiimimme tarjoaa täyden tuen auttaakseen asiakkaita paikallisten markkinoiden sertifiointimenettelyissä.

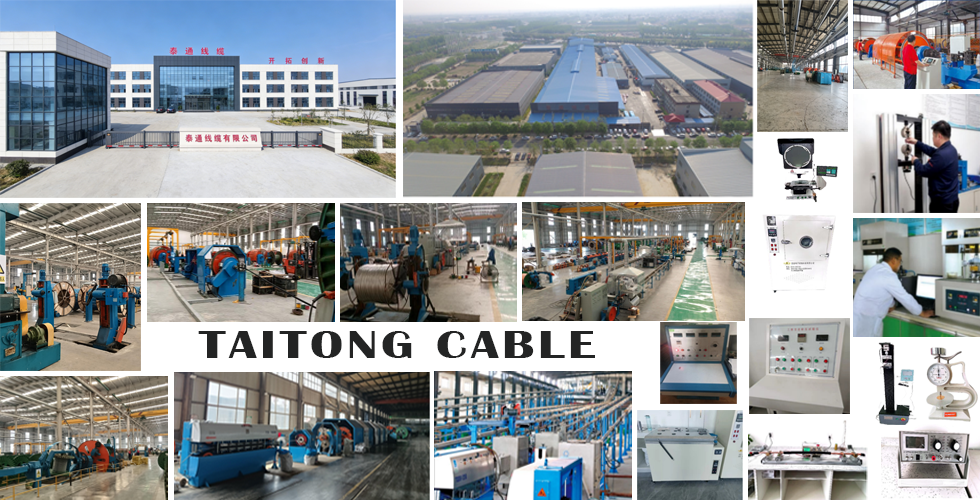

Tiukka raaka-aineiden tarkastus ja valmiiden tuotteiden testaus takaavat vakaan laadun. Tarjoamme yhden luukun palvelua, joka kattaa myyntiä edeltävän teknisen konsultoinnin, joustavan bulkkitarjouksen, tuotannon seurannan ja myynnin jälkeisen tuen. Tervetuloa maailmanlaajuiset ostajat joukkohankintatiedusteluihin ja pitkän aikavälin strategiseen yhteistyöhön.
