Miksi LV-panssaroidut alumiinikaapelit ovat parhaita hautaamiseen

Yhteenveto: Nykyaikaisessa infrastruktuurissa, kunnallisissa verkoissa ja teollisuuslaitoksissa oikean kaapelirakenteen valinta on ratkaisevan tärkeää kustannusten ja pitkän aikavälin luotettavuuden tasapainottamiseksi.0,6/1 kV pienjännitepanssaroidut alumiinivirtakaapelitovat nousseet alan standardiksi suorahautaamisessa maanalaisessa jakelussa. Tässä artikkelissa erittelemme näiden korkean suorituskyvyn kaapeleiden tekniset kerrokset ja analysoimme, miksi niiden ainutlaatuinen rakenne tarjoaa parhaan suojan mekaanista rasitusta ja ympäristöhaasteita vastaan.

Johdanto

Sukella syvälle panssaroitujen alumiinikaapeleiden rakentamiseen

Double Steel Tape Armorin (DSTA) tärkeimmät edut

Sovellusskenaariot maailmanlaajuisissa tarjouskilpailuissa

Tekniset parametrit: IEC 60502-1 -yhteensopivuus

Johtopäätös ja tehdastuki

Johdanto

Suunnitellessaan maanalaisia ​​sähkönjakeluverkkoja hankintapäälliköiden edessä on kaksinkertainen haaste: materiaalibudjetin pitäminen kurissa ja samalla varmistaa, että verkko kestää ankarat maaperäolosuhteet, kosteuden ja vaihtuvia kuormia vuosikymmeniä. Perinteiset panssaamattomat vaihtoehdot jäävät usein vajaaksi suorissa hautaussovelluksissa, mikä johtaa kalliisiin vioihin. Nykyään 0,6/1 kV panssaroidut alumiinivirtakaapelit ratkaisevat tämän ongelman yhdistämällä alumiinijohtimien äärimmäisen kustannustehokkuuden lujaan mekaaniseen panssarointiin.

Todennettuna CREC:n strategisena toimittajana Taitong Cable on erikoistunut valmistamaan räätälöityjä, monisäikeisiä panssaroituja alumiinikaapeleita, jotka on räätälöity tarkasti alueellisten yleishyödyllisten laitosten eritelmien ja kansainvälisten projektien määrälaskujen (BOQ) mukaan.

Sukella syvälle panssaroitujen alumiinikaapeleiden rakentamiseen

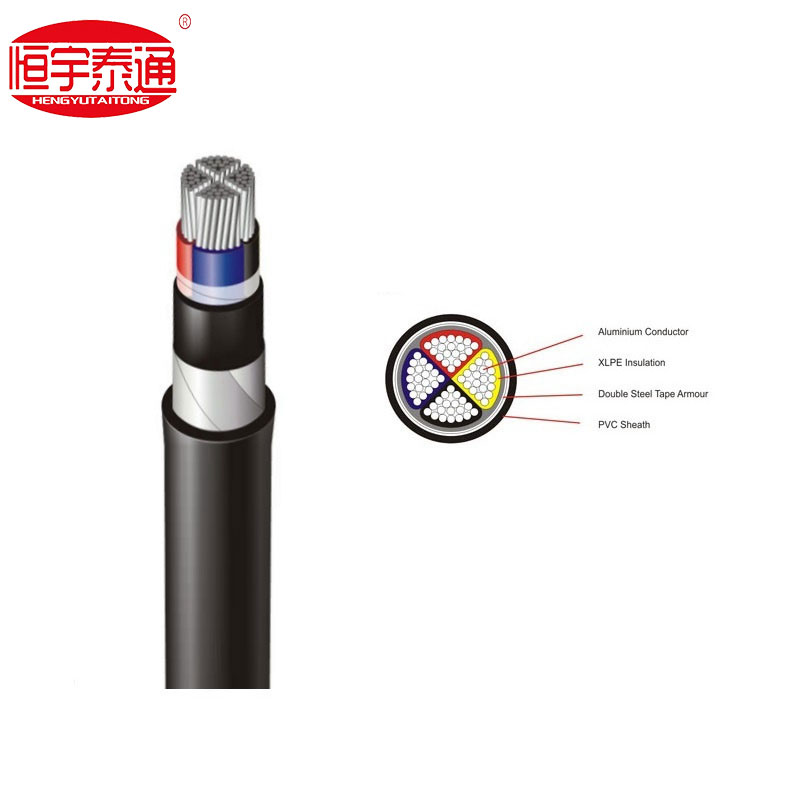

Pienjänniteverkon luotettavuus riippuu täysin sen kaapeleiden poikkileikkauksen eheydestä. Tarkastellessamme tavallisen 4-johtimisen virtakaapelin teknistä profiilia, voimme nähdä voimakkaasti optimoidun monikerroksisen suojajärjestelmän:

Kansainvälisten standardien suunnitteluspesifikaatioiden mukaan kaapelissa on neljä erillistä, toiminnallista kerrosta:

1. Alumiininen johdin:Käyttää erittäin puhdasta sektorimuotoista tiivistettyä säikeistä alumiinia. Sektorirakenne varmistaa, että neljä ydintä sopivat täydellisesti yhteen minimaalisilla väliilmaraoilla, mikä vähentää merkittävästi kokonaisulkohalkaisijaa ja säästää putkitilaa.

2.XLPE-eristys:Silloitettu polyeteeni tarjoaa poikkeukselliset lämpö- ja sähköominaisuudet, mikä mahdollistaa ytimen turvallisen toiminnan jatkuvassa lämpötilassa 90 °C asti ja kestää oikosulkuylikuormituksia jopa 250 °C:seen asti.

3. Double Steel Tape Armor (DSTA):Kaksi kerrosta kierukkamaista terästeippiä on kääritty sisävuoteen päälle. Tämä metallisuojus tarjoaa jatkuvan peiton ja hyvän kestävyyden pystysuuntaisia ​​puristuskuormia ja vahingossa tapahtuvia iskuja vastaan ​​maan louhinnan aikana.

4. PVC-suojus:Kestävä polyvinyylikloridi-ulkovaippa suojaa sisäistä metallista panssaria kosteudelta, maaperän kemialliselta korroosiolta ja UV-säteilyltä, kun se altistuu maan päällä.

Double Steel Tape Armorin (DSTA) tärkeimmät edut

Miksi tekniset konsultit määräävät Double Steel Tape Armor -panssarin panssaroimattomien vaihtoehtojen sijaan pienjänniteverkoissa?

Ylivoimainen mekaaninen murskauskestävyys:Maakaapelit ovat alttiina maaperän laskeutumiselle, raskaalle ajoneuvoliikenteelle ja kallioisille maastoille. Kaksinkertainen teräsnauha toimii mekaanisena suojana, joka vaimentaa ulkoista painetta vääristämättä alla olevaa XLPE-eristystä.

Jyrsijöiden ja termiittien suojelu:Trooppisilla tai maaseudun laajenemisalueilla maanalaiset termiitit ja jyrsijät muodostavat vakavan uhan polymeerikuorille. Teräsnauhapanssari tarjoaa läpäisemättömän fyysisen esteen, joka estää biotartunnan.

Kustannustehokas suora hautaus:Panssaroimattomat kaapelit vaativat syviä, betonivahvistettuja kaivoja tai kalliita jatkuvatoimisia putkistoja. Panssaroidut alumiinikaapelit voidaan turvallisesti haudata suoraan hiekkapohjaisiin kaivantoihin, mikä vähentää merkittävästi maanrakennus- ja asennustyökustannuksia.

Sovellusskenaariot maailmanlaajuisissa tarjouskilpailuissa

Rakenteellisen kestävyytensä ansiosta 0,6/1 kV panssaroituja alumiinikaapeleita käytetään laajalti kriittisen infrastruktuurin tarjouskilpailuissa Kaakkois-Aasiassa, Afrikassa ja "Belt and Road" -aloitteen maissa:

Kunnallinen pääsähkönjakelu:Sähköasemamuuntajien liittäminen asuin- ja kaupallisiin jakelukioskiin.

Teollisuuslaitokset ja tuotantolaitokset:Raskaiden koneiden järjestelmät, joissa kaapelit vedetään avoimiin kaapelihyllyihin tai maanalaisiin kanaviin, jotka ovat alttiina mekaaniselle tärinälle.

Uusiutuvan energian hankkeet:Keskitettyjen invertteriasemien yhdistäminen suuriin aurinkopuistoihin ja tuulivoimaverkkoihin.

Julkinen infrastruktuuri:Luotettavien maanalaisten voimalinjojen tarjoaminen kunnallisiin katuvalaistusverkkoihin ja valtateiden valvontajärjestelmiin.

Tekniset parametrit: IEC 60502-1 -yhteensopivuus

Taitongin kaapelissa kaikki matalajännitteiset panssaroidut alumiinivirtakaapelit valmistetaan ja testataan tiukasti IEC 60502-1:n mukaisesti (kaapelit nimellisjännitteille 1 kV - 30 kV).

Johtopäätös ja tehdastuki

Investointi 0,6/1 kV panssaroituihin alumiinikaapeleihin varmistaa, että projektisi hyötyy huoltovapaasta elinkaaresta ja pitää alkupääomakustannukset erittäin kilpailukykyisinä. Koska jokainen verkon asennusympäristö on ainutlaatuinen, yhden koon varaston ylläpitäminen on tehotonta.

Taitongin kaapelitoimii 100 % räätälöidyllä tuotantomallilla. Meillä ei ole valtavia geneerisiä varastoja; Sen sijaan suunnittelemme ja valmistamme jokaisen erän monisäikeisiä panssaroituja kaapeleita tilauksesta varmistaen räätälöidyt johtimien lukumäärät, poikkileikkausalat (esim. integroidut katuvalaistuksen ytimet) ja tarkan noudattamisen alueellisten projektivaatimusten kanssa.

Ota yhteyttä suunnittelutiimiimme jo tänäänsaadaksesi suoran tehdashinta-arvion, tekniset tiedot tai keskustellaksesi mukautetuista kaapelispesifikaatioista tulevaa hanketarjousta varten!
