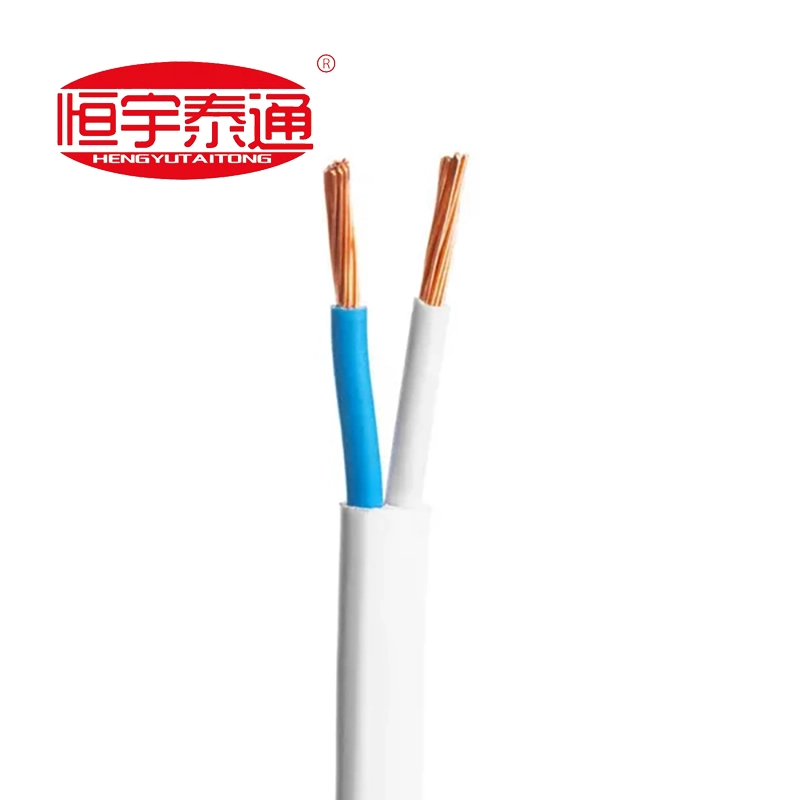

Kuinka siviiliasennusjohdot voivat parantaa nykyaikaisten rakennusten sähköturvallisuutta ja luotettavuutta?

TaitongtarvikkeetSiviiliasennusjohdotasuin-, liike- ja julkisten rakennusten sähköjärjestelmiin, joka tarjoaa erilaisten asennusvaatimusten mukaan suunniteltuja johdotusratkaisuja. Oikeiden johtimien, eristysmateriaalien ja kaapelirakenteiden valinta auttaa sähköurakoitsijoita ja projektin ostajia rakentamaan luotettavia sähkönjakelujärjestelmiä samalla kun ne tukevat turvallista asennusta, pitkäaikaista suorituskykyä ja sovellettavien sähköstandardien noudattamista.

Siviiliasennusjohdot ovat välttämättömiä rakennusten sähköjärjestelmien osia, jotka kuljettavat sähköä valaistuspiireihin, pistorasiaan, laitteisiin ja jakelulaitteisiin. Niiden soveltuvuus riippuu johdinmateriaalista, poikkileikkausalasta, eristyksen suorituskyvystä, nimellisjännitteestä, asennustavasta ja käyttöympäristöstä. Yleisiä vaihtoehtoja ovat kiinteästi asennettavat rakennusjohdot, joustavat sähköjohdot ja suojatut joustavat kaapelit erikoisliitäntöihin. Tämä opas selittää näiden lankatyyppien väliset erot, niiden sovellukset, keskeiset valintakriteerit, asennusnäkökohdat ja laaduntarkistukset. Siinä hahmotellaan myös, kuinka ostajat voivat arvioida Taitongin kaltaista kaapelitoimittajaa löytääkseen sopivia johdotusratkaisuja asuinrakennuksiin, liikerakennuksiin ja muihin maa- ja vesirakennusprojekteihin.

Sisällysluettelo

1. Mitä ovat siviili-asennusjohdot?
2. Mitkä ovat siviili-asennusjohtojen päätyypit?
3. Missä siviili-asennusjohtoja käytetään?
4. Mikä tekee laadukkaista rakennuslangoista tärkeitä?
5. Miten eri johtotyypit verrataan keskenään?
6. Kuinka valitset oikean johdon tekniset tiedot?
7. Millä asennus- ja turvallisuuskäytännöillä on merkitystä?
8. Kuinka ostajat voivat arvioida langan laatua?
9. Usein kysytyt kysymykset
10. Johtopäätös

1. Mitä ovat siviili-asennusjohdot?

Siviiliasennusjohdot ovat sähköjohtimia, jotka on suunniteltu johdotukseen ja sähköliitäntöihin asuinrakennuksissa, liikekiinteistöissä, julkisissa tiloissa ja niihin liittyvissä rakennusprojekteissa. Suunnittelusta riippuen ne voivat tukea pysyviä rakennuspiirejä tai tarjota joustavia liitäntöjä sähkölaitteiden ja virtalähteiden välille.

Tyypillinen eristetty johdin koostuu johtavasta sydämestä, jota ympäröi eristävä kerros. Joissakin kaapelimalleissa on myös ulkovaippa, suojaus tai lisäsuojakerroksia tiettyjen mekaanisten, ympäristöllisten tai sähköisten vaatimusten täyttämiseksi.

Kuparia käytetään yleisesti sen sähkönjohtavuuden ja vakiintuneen käytön vuoksi rakennusjohdoissa. Eristysmateriaalit, kuten polyvinyylikloridi (PVC) ja silloitettu polyeteeni (XLPE), valitaan käyttökohteen ja vaaditun suorituskyvyn mukaan. Vähäsavuisia, halogeenittomia materiaaleja voidaan myös harkita, jos savu- ja syövyttäviä kaasuja vähentävät päästöt ovat tärkeitä suunnittelutavoitteita.

Taitongin siviilijohdotustuotevalikoimaan kuuluu kotitalouksien sähköasennuskaapeleita ja joustavia kaapelivaihtoehtoja. Oikea valinta riippuu siitä, vaatiiko projekti kiinteän kiinteän johdotuksen, joustavia laiteliitäntöjä vai suojauksen sähkömagneettisia häiriöitä vastaan.

Ostajat voivat tarkastella tuotekohtaisia ​​tietoja Taitongin siviili-asennusjohdot -sivulta.

2. Mitkä ovat siviili-asennusjohtojen päätyypit?

Erilaiset rakennussovellukset vaativat erilaisia ​​johdinrakenteita ja eristysominaisuuksia. Pääluokkien ymmärtäminen auttaa urakoitsijoita välttämään langan valitsemista pelkästään ulkonäön tai hinnan perusteella.

Kiinteät asennusjohdot

Kiinteät asennusjohdot on tarkoitettu rakennusten pysyviin sähköpiireihin. Suunnittelusta riippuen ne voivat käyttää kiinteitä johtimia tai säikeitä johtimia, ja ne asennetaan yleisesti hyväksyttyihin putkiin, putkiin tai muihin sallittuihin johdotusjärjestelmiin.

Nämä johdot voivat palvella valaistuspiirejä, pistorasiapiirejä ja liitäntöjä jakotauluihin. Niiden johtimien koon, eristystyypin, jännitteen ja asennusolosuhteiden on vastattava sähkösuunnittelua ja sovellettavia määräyksiä.

Joustavat sähköjohdot ja -kaapelit

Taipuisissa johtimissa käytetään tyypillisesti useita hienoja johdinsäikeitä taivutuksen ja reitityksen helpottamiseksi. Ne ovat hyödyllisiä laiteliitännöissä, laitejohdoissa ja muissa sovelluksissa, joissa vaaditaan joustavuutta.

Pelkkä joustavuus ei kuitenkaan tee kaapelista sopivaa jokaiseen asennukseen. Kaapeli on mitoitettu sen aiotun liikkeen, virran, lämpötilan ja asennusympäristön mukaan.

Suojatut joustavat kaapelit

Suojatut joustavat kaapelit sisältävät johtavan suojakerroksen, joka on usein valmistettu kalvosta tai punotusta metallista, mikä auttaa vähentämään sähkömagneettisia häiriöitä. Ne voivat olla hyödyllisiä valituissa ohjauspiireissä, valvontajärjestelmissä, ääni- ja videolaitteissa ja muissa sovelluksissa, joissa käytetään herkkiä signaaleja.

Suojaus ei korvaa oikeaa kaapelin valintaa, maadoitusta tai asennustapoja. Sopiva suojausjärjestely riippuu sähköjärjestelmästä ja valmistajan ohjeista.

Erikoistehoiset rakennuslangat

Jotkut projektit edellyttävät lisäominaisuuksia, kuten palonestokykyä, palonkestävyyttä, alhaista savupäästöä tai parannettua lämmönkestävyyttä. Nämä ominaisuudet palvelevat eri tarkoituksia, eikä niitä pidä käsitellä keskenään vaihdettavina.

• Paloa hidastavat johdot:Suunniteltu rajoittamaan liekin leviämistä tietyissä testiolosuhteissa.
• Palonkestävät kaapelit:Suunniteltu säilyttämään piirin eheys tietyn ajan määritellyissä palotestiolosuhteissa, kun tuote on sertifioitu tähän tarkoitukseen.
• Vähäsavuiset, halogeenittomat johdot:Suunniteltu vähentämään savun muodostumista ja halogeenipitoisten kaasujen päästöjä määritellyissä testiolosuhteissa.
• Lämmönkestävät johdot:Suunniteltu sovelluksiin, jotka vaativat tietyn käyttölämpötilan.

Tarkista aina tuotteen tarkka tuoteluokitus ja sitä tukevat testiasiakirjat ennen erikoissuorituskykyisen johdon määrittämistä.

3. Missä siviili-asennusjohtoja käytetään?

Siviiliasennusjohdot tukevat monenlaisia ​​sähkötoimintoja nykyaikaisissa rakennuksissa. Valitun kaapelin on vastattava kuormitusta, asennustapaa, ympäristöolosuhteita ja paikallisia sähkövaatimuksia.

• Asuinrakennukset:Valaistus, yleiskäyttöiset pistorasiat, keittiökalusteet ja kodinkonepiirit.
• Liikerakennukset:Toimistovalaistus, pistorasiat, kauppatilat ja sähkönjakeluliitännät.
• Julkiset tilat:Johdot kouluihin, terveydenhuoltorakennuksiin, yhteisötiloihin ja muuhun julkiseen infrastruktuuriin soveltuvien projektimääritelmien mukaisesti.
• Jakotaulut:Suojalaitteiden, piirin johtimien ja määrättyjen sähkökomponenttien väliset liitännät.
• Laiteliitännät:Joustava johdotus yhteensopiville laitteille, ohjauslaitteille ja sähkökokoonpanoille.
• Signaali- ja valvontajärjestelmät:Valitut sovellukset, joissa suojatut kaapelit auttavat hallitsemaan sähkömagneettisia häiriöitä.

Esimerkiksi asuinkerrostaloprojektissa voidaan käyttää kiinteästi asennettuja kuparijohtoja piilovalaistukseen ja pistorasiapiireihin, kun taas taipuisat kaapelit on varattu niitä varten suunniteltuihin laiteliitäntöihin. Jos lähelle on asennettu herkkä valvontalaitteisto, voidaan harkita suojattua kaapelia kyseiselle signaalipiirille.

Tämän lähestymistavan ansiosta jokainen kaapelityyppi voi suorittaa selkeästi määritellyn roolin sen sijaan, että käytettäisiin yhtä yleiskäyttöistä johtoa koko rakennuksessa.

4. Mikä tekee laadukkaista rakennuslangoista tärkeitä?

Johdon laatu vaikuttaa sähkötehokkuuteen, asennuksen luotettavuuteen ja valmiin järjestelmän kykyyn toimia suunnitelluissa suunnittelurajoissa.

Luotettava sähkönjohtavuus

Sopiva johdin, jolla on kontrolloitu sähkövastus, auttaa vähentämään tarpeettomia tehohäviöitä ja resistiivistä kuumennusta. Johdinmateriaali, poikkipinta-ala, pituus ja käyttövirta vaikuttavat kaikki piirin suorituskykyyn.

Asianmukainen eristysteho

Eristys erottaa jännitteiset johtimet toisistaan ​​ja johtavista pinnoista, joihin päästään käsiksi. Sen jännite, lämpötilakestävyys, mekaaninen kunto ja yhteensopivuus asennusympäristön kanssa ovat olennaisia ​​valintatekijöitä.

Tasainen asennuslaatu

Sopivien mittojen ja rakenteen omaavat johdot voivat tehdä reitityksestä, päätyksestä ja tarkastuksesta ennakoitavampaa. Asennuksen laatu riippuu kuitenkin myös oikeista työkaluista, oikeista liitännöistä, riittävästä tuesta ja johdotusrakenteen noudattamisesta.

Sovelluskohtainen suojaus

Jotkut asennukset vaativat parempaa liekin suorituskykyä, alhaisempia savupäästöjä, korkeiden lämpötilojen kestävyyttä tai sähkömagneettista suojausta. Sopivan spesifikaation valitseminen auttaa ratkaisemaan rakennukseen ja sen sähköjärjestelmiin liittyvät todelliset riskit.

Laatua tulisi siksi arvioida todennettavissa olevien teknisten eritelmien ja testitulosten avulla sen sijaan, että luottaisi pelkästään markkinointikuvauksiin tai eristeen ulkonäköön.

5. Miten eri johtotyypit ovat vertailussa?

Seuraavassa taulukossa on yhteenveto yleisistä johtoluokista ja niiden tyypillisistä rooleista. Todellinen soveltuvuus riippuu tuotteen ilmoitetuista arvoista, rakenteesta ja projektin vaatimuksista.

Nämä luokat voivat olla päällekkäisiä. Esimerkiksi taipuisalla kaapelilla voi olla myös suojaus- tai erityisiä palonkestävyysominaisuuksia. Ostajien tulisi vertailla täydellisiä tuotetietoja sen sijaan, että oletetaan, että yksi luokka tarjoaa automaattisesti kaikki halutut ominaisuudet.

6. Kuinka valitset oikean langan tekniset tiedot?

Oikeiden siviili-asennusjohtojen valitseminen vaatii muutakin kuin jännitteen tai johdinmateriaalin tunnistamista. Sähkösuunnittelijoiden ja hankintatiimien tulee arvioida koko asennus ja olosuhteet, joissa kaapeli toimii.

Määritä sähkökuorma

Laske odotettu virta ja tunnista liitetyt laitteet. Vaaditussa johtimen poikkipinta-alassa on otettava huomioon suunnitteluvirta, asennustapa, ympäristön lämpötila, ryhmittely muiden kuormitettujen kaapeleiden kanssa, sallittu jännitehäviö ja sovellettavat määräykset.

Tuttua johdinkokoa ei saa koskaan valita automaattisesti jokaiselle piirille. Kaksi samaa nimellisvirtaa kuljettavaa piiriä voivat vaatia erikokoisia johtimia, koska niiden asennusolosuhteet vaihtelevat.

Vahvista nimellisjännite ja lämpötila

Varmista, että johtimen jännite vastaa sähköjärjestelmää. Tarkista johtimen sallittu käyttölämpötila ja mahdolliset asennukseen tai irtisanomiseen liittyvät rajoitukset.

Valitse johdinrakenne

Kiinteät johtimet voivat olla sopivia tiettyihin kiinteisiin asennuksiin, kun taas säikeet tai hienosäikeiset johtimet voivat olla parempia, jos suunnittelu vaatii helpompaa reititystä tai joustavuutta. Liittimien tulee olla yhteensopivia johdinluokan kanssa, ja kierretyt johtimet on päätettävä hyväksyttyä menetelmää käyttäen.

Yhdistä eristys ympäristöön

Ota huomioon kosteus, lämpötila, mekaaninen hankaus, kemikaalialtistus ja palonkestävyysvaatimukset. Kuivaan sisäpiiriin soveltuva johto ei välttämättä sovellu ulkokäyttöön, märkään tai korkean lämpötilan sovelluksiin.

Tarkista paikalliset standardit

Rakennuksen johdotusvaatimukset vaihtelevat maittain ja projekteittain. Varmista sovellettavat kansalliset tai alueelliset standardit, johtimien tunnistussäännöt, sertifiointivaatimukset ja asennuskoodit ennen tuotteen hyväksymistä.

7. Millä asennus- ja turvallisuuskäytännöillä on merkitystä?

Jopa oikein määritetty johto voi tulla vaaralliseksi, jos se asennetaan väärin. Ammattitaitoisen henkilöstön tulee suorittaa sähkötyöt voimassa olevien määräysten ja valmistajan ohjeiden mukaisesti.

Tärkeitä asennusmenetelmiä ovat:

• Tarkista kaapeli ennen asennusta:Tarkista vaurioituneen eristeen, murskaantuneiden osien, paljaiden johtimien tai muiden näkyvien vikojen varalta.
• Käytä sopivaa kytkentätapaa:Asenna johdot hyväksyttyihin putkiin, koteloihin tai muihin sallittuihin järjestelmiin suunnittelun ja paikallisten määräysten mukaisesti.
• Vältä liiallista taivutus- ja vetovoimaa:Noudata määritettyä vähimmäistaivutussädettä ja asennusjännitysrajoja.
• Erottele piirit asianmukaisesti:Säilytä tarvittava ero tehojohdotuksen ja herkkien signaalipiirien välillä.
• Tee suojatut lopetukset:Käytä yhteensopivia liittimiä ja määritettyä kiristys- tai puristusmenettelyä.
• Käytä sopivaa piirisuojausta:Varmista, että suojalaitteet on sovitettu yhteen johdinkapasiteetin ja sähköjärjestelmän ominaisuuksien kanssa.
• Testaa valmis asennus:Suorita vaaditut jatkuvuus-, eristysresistanssi-, napaisuus- ja muut soveltuvat sähkötestit ennen virtapiirin kytkemistä.

Älä koskaan oleta, että joustava kaapeli voi korvata kiinteästi asennetun johdon yksinkertaisesti siksi, että sen johdinkoko on samanlainen. Kaapelin on oltava hyväksytty aiottua asennustapaa ja käyttöolosuhteita varten.

8. Miten ostajat voivat arvioida langan laatua?

Urakoitsijoiden, jakelijoiden ja projektien hankintatiimien osalta toimittajan arvioinnissa tulisi yhdistää tekninen todentaminen, laatudokumentaatio ja toimituskyky.

Ennen kuin vahvistat tilauksen, harkitse seuraavaa tarkistuslistaa:

1. Johdinmateriaali:Varmista, tarvitaanko kuparia tai muuta määritettyä johdinmateriaalia.
2. Poikkileikkauspinta-ala ja vastus:Pyydä asiaankuuluvat johdintiedot ja soveltuvat testitulokset.
3. Eristysominaisuudet:Tarkista materiaalityyppi, paksuusvaatimukset, jänniteluokitus ja lämpötilarajat.
4. Tuotestandardit:Varmista, että kaapeli täyttää kohdemarkkinalle ja -projektille määritellyt standardit.
5. Erikoissuoritusvaatimukset:Pyydä asianmukaisia ​​testiraportteja palonestokyvystä, palonkestävyydestä, vähäsavuisuudesta tai tarvittaessa suojauksesta.
6. Jäljitettävyys:Tarkista tuotteen tunnistetiedot, erätiedot ja asiaankuuluvien laatutietueiden saatavuus.
7. Toimituskyky:Vahvista tilausmäärät, tuotannon läpimenoajat, pakkaus, toimitusjärjestelyt ja räätälöintivaihtoehdot.

Taitong Wire and Cable Co., Ltd. toimittaa valikoiman lanka- ja kaapelituotteita rakennus- ja teollisuussovelluksiin. Ostajat voivat käyttää virallista tuotesivua tarkastellakseen siviilijohdotusvalikoimaa ja löytääkseen vaihtoehtoja lisäteknistä arviointia varten.

Projekteissa, joissa on useita kaapelityyppejä, täydellisen spesifikaatioaikataulun tarjoaminen voi auttaa nopeuttamaan tarjousta ja vähentämään yhteensopimattomien tuotteiden riskiä. Sisällytä kyselyyn johtimien koot, jännitearvot, eristysvaatimukset, sovellettavat standardit, määrät ja toimitusehdot.

9. Usein kysytyt kysymykset

Q1: Mihin siviili-asennusjohtoja käytetään?

Siviiliasennusjohtoja käytetään sähköjohdotukseen ja liitäntöihin asuin-, liike- ja julkisissa rakennuksissa. Rakenteestaan ​​riippuen ne voivat tukea pysyvää sähkönjakoa, laiteliitäntöjä tai valittuja signaali- ja ohjaussovelluksia.

Q2: Mitä eroa on kiinteän asennusjohdon ja taipuisan kaapelin välillä?

Kiinteäasennusjohdot on suunniteltu pysyviin johdotusjärjestelmiin, jotka täyttävät asiaankuuluvat asennusvaatimukset. Taipuisissa kaapeleissa käytetään johdinrakenteita, jotka mahdollistavat helpomman taivutuksen ja ne on tarkoitettu yhteensopiviin laiteliitäntöihin tai muihin hyväksyttyihin sovelluksiin. Oikea valinta riippuu kaapelin luokittelusta ja asennustavasta, ei pelkästään joustavuudesta.

Q3: Soveltuvatko kuparilangat asuintalojen sähköasennuksiin?

Kuparijohtoja käytetään laajalti asuinrakennusten sähköjärjestelmissä niiden sähkönjohtavuuden ja vakiintuneen sovelluksen vuoksi rakennusten johdotuksessa. Johtimen koko, eristys, nimellisjännite ja asennustapa on silti valittava piirin kuormituksen ja paikallisten sähkömääräysten mukaan.

Q4: Pitäisikö minun valita paloa hidastavat vai palonkestävät johdot?

Nämä termit kuvaavat erilaisia ​​suorituskykyominaisuuksia. Paloa hidastavat johdot on suunniteltu rajoittamaan liekin leviämistä tietyissä olosuhteissa, kun taas palonkestävät kaapelit on tarkoitettu säilyttämään piirin eheys tietyn ajan tietyissä palotestiolosuhteissa. Valitse tuote, joka täyttää projektin todelliset paloturvallisuusvaatimukset ja tarkista sitä tukeva testidokumentaatio.

Q5: Mitä tietoja minun tulee antaa, kun pyydän tarjousta Taitongilta?

Ilmoita vaadittu johdintyyppi, johdinmateriaali, poikkipinta-ala, nimellisjännite, eristystiedot, sovellettavat standardit, tilausmäärä, kohdemarkkinat ja toimitusaikataulu. Jos vaaditaan erityisiä ominaisuuksia, kuten savutonta suorituskykyä, palonestokykyä tai suojausta, mainitse ne selvästi, jotta ehdotettu tuote voidaan arvioida vaatimuksiisi nähden.

10. Johtopäätös

Siviiliasennusjohdoilla on keskeinen rooli rakennusten sähköjärjestelmien turvallisuudessa ja luotettavuudessa. Oikean tuotteen valinta edellyttää johtimen koon, eristysominaisuuksien, jännite- ja lämpötilaluokituksen, asennusolosuhteiden ja sovellettavien standardien huolellista harkintaa. Kiinteät asennusjohdot, taipuisat kaapelit ja suojatut kaapelit palvelevat kukin eri tarkoituksia, ja ne tulee määrittää projektin todellisten vaatimusten mukaan. Selkeiden teknisten eritelmien ja asianmukaisten laatutarkastusten avulla ostajat voivat vähentää hankintariskejä ja tukea luotettavia sähköasennuksia. Taitong tarjoaa lanka- ja kaapeliratkaisuja erilaisiin rakennus- ja teollisuussovelluksiin. Tutustu Civil Installation Wires -tuotevalikoimaan jaota meihin yhteyttäkeskustellaksesi projektisi vaatimuksista, pyytää tuotetietoja ja saada tarjous sopivasta kaapeliratkaisusta.
