Miksi joustavat mineraalieristetyt kaapelit turvaavat ristikot

Yhteenveto:Suuritiheyksisten pilvenpiirtäjien, maanalaisten liikenneverkkojen ja raskaiden petrokemian vyöhykkeiden kohdalla paloturvallisen johdotuksen äärimmäisen tason määrittäminen on välttämätöntä yleisen turvallisuuden suojelemiseksi.Mineraalieristetyt joustavat palonkestävät kaapelitedustavat sähköpalojen kestävyyden ehdotonta huippua. Tässä artikkelissa kerrotaan teollisuusluokan 0,6/1kV NG-A-virtakaapelisarjan kehittyneestä rakenteellisesta anatomiasta, äärimmäisistä tuli-vesishokkisuojamekanismeista ja reitityseduista.

Sisällysluettelo

Johdanto

0,6/1kV NG-A joustavien mineraalieristettyjen kaapelien rakenne

Ultimate Fire Survival: Voittaa liekki, vesi ja iskut

Miksi joustavuus muuttaa pelin paikan päällä asennettavaksi

Tehdassuora räätälöinti ja hankintayhteensopivuus

Johdanto

Kun suuri tulipalo vaarantaa kaupallisen kompleksin tai teollisen jalostamon, tavalliset muovieristeiset kaapelit rikkoutuvat muutamassa minuutissa, mikä katkaisee virran rakenteellisista elinlinjoista. Jopa tavallisilla paloa hidastavilla tai peruspalonkestävillä langoilla on tiukat lämpökynnykset. Kriittisissä piireissä – kuten pääpalohissit, varailmanvaihtojärjestelmät ja hätäohjauspaneelit – nykyaikaiset tekniset tiedot edellyttävät erikoiskaapeleita, jotka eivät yksinkertaisesti voi palaa.

Täyttääkseen nämä tinkimättömät maailmanlaajuiset infrastruktuurin turvallisuusparametrit Taitong Cable Co., Ltd. valmistaa korkean suorituskyvyn joustavia mineraalieristeisiä palonkestäviä kaapeleita. Tuotelinjamme on valmistettu epäorgaanisista materiaaleista, jotka eliminoivat täysin palamisriskit, ja ne tarjoavat äärimmäisen turvamarginaalin korkean profiilin suunnitteluprojekteihin maailmanlaajuisesti.

0,6/1kV NG-A joustavien mineraalieristettyjen kaapelien rakenne

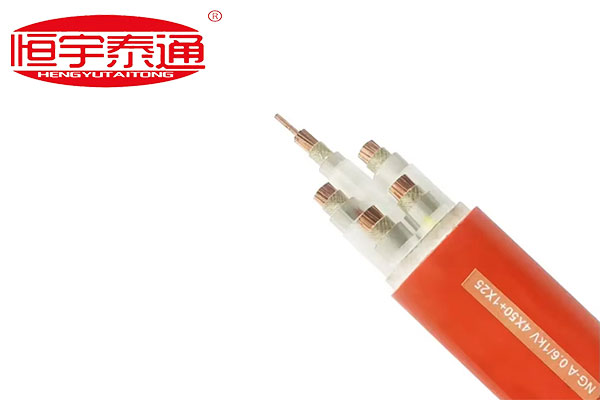

Toisin kuin tavalliset synteettiset polymeerin jakelulangat, NG-A 0,6/1KV 4 X 50 + 1 X25 mm" -arkkitehtuuri käyttää epäorgaanisia mineraaliyhdisteitä pysyvän suojan luomiseksi.

kovaa kuumuutta vastaan:

Erittäin puhtaat kuparijohtimet:Muotoiltu kierretyistä sähkökuparilangoista takaamaan vankan voimansiirron ja pienen vastuksen päivittäisen täyden kuormituksen aikana.

Epäorgaanisen mineraalieristeen este:Kääritty ja tiivistetty käyttämällä erittäin vakaita mineraaleja (kuten magnesiumoksidia tai erikoistuneita synteettisiä mineraaliteippejä). Tämä kerros ei sisällä lainkaan orgaanisia aineita, joten se ei voi syttyä, syttyä tuleen tai ylläpitää palamista.

Sisäinen täyteaine ja suojavuode:Valmistettu tulenkestävästä, myrkyttömästä mineraaliyhdisteestä, joka säilyttää rakenteellisen ytimen pyöristymisen mekaanisen rasituksen alaisena.

Alumiini/metallinen suojakuori:Saumaton metallinen suojakerros ulkopäällysteen alla, joka tarjoaa virheettömän vedeneristyksen ja vankan sähkömagneettisen suojauksen (EMI).

Heavy Duty -turvallinen ulkotakki:Kirkkaan oranssi/punainen paloa hidastava, vähän savua aiheuttava vaippa, joka tarjoaa erinomaisen jäljitysvastuksen ja selkeän turvatunnistuksen jaetuissa kaapelihyllyissä.

Ultimate Fire Survival: Voittaa liekki, vesi ja iskut

Vakiopaloluokiteltuja sähkölinjoja testataan tyypillisesti vain kuivalle liekille altistumista vastaan. Todellisissa rakenteellisissa tulipaloissa esiintyy kuitenkin kolme erillistä tuhovoimaa, jotka vaikuttavat samanaikaisesti: voimakas lämpö, ​​raskas vesisuihku hätäsprinklerijärjestelmistä ja murtuvan muurauksen tai putoavien palkkien fyysiset vaikutukset.

Joustava mineraalieristetty NG-A-sarja on erityisesti suunniteltu selviytymään näistä yhdistevaaroista noudattamalla tiukkoja kansainvälisiä kriteerejä, kuten BS 6387 CWZ -protokollaa:

1. Liekinkestävyys (C):Säilyttää jatkuvan sähköpiirin eheyden, kun se altistuu suoraan voimakkaalle palamiselle 950 °C:ssa jopa 180 minuutin ajan.

2. Vesisumunkestävyys (W):Kestää onnistuneesti oikosulkua, kun se altistetaan suoralle liekille 650 °C:ssa 15 minuutin ajan, jota seuraa 15 minuutin voimakas paloletkun vesisuihku.

3. Mekaaninen iskunkestävyys (Z):Ylläpitää tasaisen tehon virtauksen samalla, kun sitä vasaroi toistuvasti mekaanisella iskutangolla 950 °C:n liekin testausolosuhteissa.

Miksi joustavuus muuttaa pelin paikan päällä asennettavaksi

Historiallisesti mineraalieristettyjen siimien käyttö merkitsi vanhanaikaisten, jäykien ja raskaiden kuparipäällysteisten tankojen (BTTZ) käsittelyä. Nämä perinteiset järjestelmät vaativat monimutkaisia, kalliita taivutustyökaluja, kärsivät lyhyistä tuotantopituuksista ja johtivat korkeisiin työvoimakustannuksiin monimutkaisten liitosten vuoksi.

Taitong Cablen moderni NG-A joustava mineraalirakenne ratkaisee nämä asennuksen kipukohdat:

Tiukka säde taivutus:Säikeiset johtimet ja joustava mineraalisuojanauha mahdollistavat linjan sujuvan taipumisen rakenteellisten betonipilarien ympärille ja tiukkojen kytkentäkaappien sisällä.

Jatkuvat pitkät juoksut:Valmistettu pidennetyillä jatkuvilla rumpupituuksilla, mikä eliminoi täysin keskimääräisten kaapeliliitosten tarpeen, mikä vähentää sähköisiä haavoittuvuuksia.

Tehdassuora räätälöinti ja hankintayhteensopivuus

Eliittitason kaupalliset infrastruktuurihankkeet sallivat täysin nollamarginaalin todentamattomille materiaaleille tai rakenteellisille heikkouksille. Jokaisen mineraalinjakelujärjestelmän erän on oltava täydellisesti linjassa tarkan sähkötekniikan määrälaskun (BOQ) kanssa.

kloTaitong Cable Co., Ltd., hylkäämme jäykät, massatuotetut varastonselvitysjärjestelmät ja valitsemme 100 % suoraan tehtaalla räätälöidyn tuotantomallin. Suunnittelemme ja valmistamme jokaisen erän joustavia mineraalieristettyjä kaapeleita vastaamaan tarkkoja kokoonpanovaatimuksiasi – räätälöimme tietyt ydinmäärät, tarkat poikkileikkausjärjestelyt ja mukautetut rakennepituudet projektisi tarkkojen sähköisten parametrien mukaan.

Ota yhteyttä korkean turvallisuuden sähkötekniikan tiimiimme jo tänäänpäästä käsiksi valtuutettuihin testiraportteihin, yksityiskohtaisiin rakennepiirustuksiin tai saada nopea, tehtaan suora kustannusarvio tulevaa verkkoinfrastruktuuritarjousta varten!
