Miksi 0,6/1kV alumiiniset panssaroidut kaapelit sähköverkot

Yhteenveto:Teollisuuspuistojen kehittämisessä, uusiutuvan energian keräysverkostoissa ja kaupallisissa jakelusilmukoissa asennusbudjetin tasapainottaminen ankaralla maanalaisella suojauksella on välttämätöntä. Panssaroidut alumiiniset virtakaapelit toimivat suoraan haudattavien pienjänniteverkkojen selkärankana. Tässä artikkelissa käsitellään sisäistä kerrostekniikkaa, kaksoisteräsnauhasuojausmekanismeja ja kustannusetuja, jotka tekevät moniytimisistä alumiinipanssaroiduista linjoista kansainvälisten projektihankintojen tärkeimmät tekniset tiedot.

Sisällysluettelo

Johdanto

0,6/1kV moniydinpanssaroitujen alumiinikaapeleiden rakennearkkitehtuuri

Kaksinkertainen teräsnauhapanssari: suorahautausajon turvaaminen

Alumiinijohtimet: ROI:n maksimointi laajamittaisessa infrastruktuurissa

Ensisijaiset sovellusskenaariot maailmanlaajuisissa voimaprojekteissa

Tehdassuora räätälöinti ja hankintaturva

Johdanto

Maanalaiset sähkönsyöttöverkot ovat alttiina jatkuville mekaanisille vaaroille. Suoraan hautauskaivoihin kohdistuu murskaavaa maaperän tiivistymistä, vahingossa tapahtuvia fyysisiä iskuja kaivamisen aikana ja maanalaisia ​​jyrsijöitä. Lisäksi pitkän matkan jälkijakeluverkoissa perinteisten raskaiden kuparikaapeleiden käyttö lisää merkittävästi raaka-ainekustannuksia ja kuljetuskustannuksia.

Näiden teknisten ja budjettihaasteiden ratkaisemiseksiTaitongin kaapelivalmistaa korkean suorituskyvyn 0,6/1kV monijohtimia panssaroituja alumiinikaapeleita. Yhdistämällä korkean johtavuuden kierretyt alumiinijohtimet raskaaseen metallipanssariin, kaapelimme tarjoavat tinkimättömän mekaanisen turvallisuuden ja pitkän aikavälin toimintatehokkuuden maailmanlaajuisille sähköalan urakoitsijoille.

0,6/1kV moniydinpanssaroitujen alumiinikaapeleiden rakennearkkitehtuuri

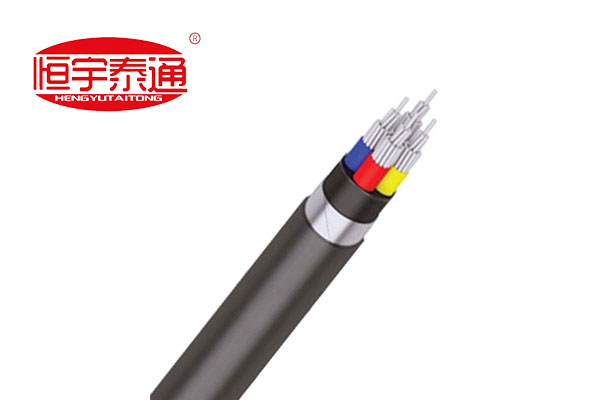

Terästeipillä panssaroidun alumiinivirtakaapelin monikerroksinen poikkileikkaus tarjoaa täydellisen mekaanisen ja sähköisen suojan:

Säikeiset alumiinijohtimet (luokka 2):Muotoiltu erittäin puhtaista sähköalumiinilangoista, jotka on kierretty tiukasti taatakseen vakaan virtakapasiteetin, kevyen painon ja korkean liitännän luotettavuuden.

Värikoodattu vaiheeristys:Premium XLPE- tai PVC-eriste, joka on kääritty jokaisen ytimen ympärille standardoiduissa väreissä (punainen, keltainen, sininen jne.), jotta vaiheiden virheetön tunnistaminen asennuspaikan aikana voidaan varmistaa.

Puristetut sisävuodevaatteet / tyynyn tuppi:Muotoiltu sisäydinkokoonpanon päälle suojaamaan vaiheeristeitä teräviltä metallireunoilla panssarointiprosessin aikana.

Double Steel Tape Armor (DSTA):Päällekkäiset kierteiset teräsnauhat, jotka on kiedottu ydinmatriisin ympärille, absorboimaan suuria radiaalisia puristuspaineita ja estämään fyysisiä työkaluja tai kiviä puhkaisemmasta kaapelia.

Heavy Duty suojaava ulkovaippa:Öljynkestävä, UV-stabiloitu PVC- tai PE-vaippa, joka estää kosteuden tunkeutumisen, maaperän happokorroosion ja ympäristön pilaantumisen.

Kaksinkertainen teräsnauhapanssari: suorahautausajon turvaaminen

Miksi infrastruktuurikonsultit määrittelevät?teräsnauhapanssaroidut (DSTA) kaapelitkuten YJLV22/VLV22-sarja pienjänniteverkkoon?

1. Kalliiden ulkoisten putkien poistaminen:Panssaroimattomat kaapelit vaativat raskaan PVC- tai betonikanavan, kun ne haudataan maan alle. Teräsnauhapanssaroidut mallit voidaan asentaa suoraan maanalaisiin kaivantoihin, mikä vähentää merkittävästi siviililouhinta- ja putkistokustannuksia.

2. Extreme Crush and Impact Defense:Kova maaperän paine, kiven laskeutuminen tai pään yläpuolella kulkevat ajoneuvot voivat muuttaa pehmeitä muovikaapeleita. Kaksinkertaiset teräsnauhakääreet vaimentavat fyysisiä iskuja, säilyttävät rakenteellisen ytimen eheyden ja estävät vaiheiden välisiä oikosulkuja.

3. Maanalainen tuholaistorjunta:Termiitit, goferit ja jyrsijät pureskelevat säännöllisesti tavallisia polymeeripinnoitteita. Läpäisemätön metalliterässulku estää biologisia vaurioita ja pidentää maanalaisen verkon käyttöikää yli 30 vuodeksi.

Alumiinijohtimet: ROI:n maksimointi laajamittaisessa infrastruktuurissa

Raaka-ainebudjetit sanelevat projektin toteutettavuuden. Hyödyntämälläkierretyt alumiinijohtimetkuparin sijasta saadaan ratkaisevia taloudellisia etuja:

Huomattavat kustannussäästöt:Alumiini tarjoaa poikkeuksellisen johtavuuden dollaria kohden, minkä ansiosta EPC-urakoitsijat voivat leikata kaapelien materiaalikustannuksia merkittävästi laajoilla jakelumaileilla.

Kevyempi käsittelypaino:Alumiinin pienempi paino yksinkertaistaa kaapelihyllyn vetämistä, lyhentää asennuksen työtunteja ja alentaa kuljetuskontin rahtikustannuksia ulkomaille toimitettaessa.

Ensisijaiset sovellusskenaariot maailmanlaajuisissa voimaprojekteissa

Tasapainoisen lujuuden, suojan ja kohtuuhintaisuuden ansiosta Taitong Cablen panssaroidut alumiinisarjat ovat laajalti käytössä suurissa kansainvälisissä projektitarjouksissa:

Aurinko- ja tuulivoimapuistot:Pienjännitelähdön kuljettaminen invertteriasemista tehostettuihin muuntajayksiköihin laajoilla ulkomailla.

Teollisuuskompleksit ja kemiantehtaat:Toissijaisen tehon reititys ulkona olevien kaapelikaivojen ja maanalaisten kanavien kautta, jotka ovat alttiina raskaalle konekuormitukselle.

Kaupalliset ja asuinrakennukset:Päämuuntaja-asemien yhdistäminen yksittäisiin rakennusten jakelukeskuksiin laajennettaessa esikaupunkialueita.

Tehdassuora räätälöinti ja hankintaturva

Kansainväliset infrastruktuurihankinnat sallivat nollatoleranssin eristysaukkojen tai panssarirakojen suhteen. Jokaisen tuotantoerän on täytettävä viralliset kansainväliset standardit, mukaan lukien IEC 60502-1 ja BS 5467.

kloTaitongin kaapeli, tuemme projektisi toteutusta 100 % suoraan tehtaalla räätälöidyn tuotantomallin avulla. Emme työnnä valmiita, vanhentuneita varaston tyhjennystuotteita. Sen sijaan räätälöimme jokaisen panssaroitujen alumiinivirtakaapeleiden erän, jotta ne sopivat suoraan projektisi tarkan määräluettelon (BOQ) mukaan – johtimien poikkileikkausten kalibrointi (16–500 mm2), monisäikeiset yhdistelmät (3-johtiminen, 4-johtiminen, 3+1, 4+1, 3+2) paikalliseen sovittimeen, 4+1, 3+2-erikoisliittimet. vaatimukset.

Ota yhteyttä sähkönjakelutekniikkaosastoomme jo tänäänlunastaaksesi valtuutetut tyyppitestitodistukset, mukautetut mittapiirrokset tai saada nopea, tehtaan suora kustannusarvio tulevaa verkkotarjousta varten!
