Miksi 1kV LV-virtakaapelit ovat välttämättömiä verkoille

Yhteenveto: Toissijaisissa sähkönjakeluverkoissa, kaupallisissa komplekseissa ja paikallisissa teollisuusalueilla pienjännitejohdot muodostavat viimeisen, kriittisimmän linkin loppukäyttäjiin.Pienjännitteiset sähkönjakelukaapelit, joiden nimellisjännite on vähintään 1 kV toimivat näiden verkkojen ensisijaisina kanavina. Tämä artikkeli hajottaa standardien 0,6/1kV panssaroitujen alumiinikaapeleiden sisäiset moniytimiset mekaniikka, materiaaliedut ja turvallisuusarkkitehtuurit, mikä auttaa projektipäälliköitä maksimoimaan sähköverkkonsa tehokkuuden.

Sisällysluettelo

Johdanto

0,6/1kV 5-johtimien virtakaapeleiden rakennesuunnittelu

Alumiinin strateginen kustannushyöty pienjännitejakelussa

5-ydinjärjestelmien välttämättömyys nykyaikaisissa sähkötarjouksissa

Tehdaskohtainen vaatimustenmukaisuus ja projektihankinta

Johdanto

Siirtyminen keskijännitesähköasemilta paikallisiin kuluttajaverkkoihin vaatii uskomattoman vakaita toisiokaapeleita. Toimiessaan 1 kV:lla tai sitä pienemmällä jännitteellä näiden piirien on jatkuvasti hallittava vaihtelevia kuormitusprofiileja, yksivaiheisia epätasapainoja ja ulkoisia fyysisiä maahäiriöitä. Sähkökonsultit luottavat laajalti panssaroituihin alumiinikaapeleihin vastatakseen näihin vaatimuksiin ilman kunnallisrakennusbudjettia.

Suunniteltu nimenomaan pitkäaikaista vakautta varten,Taitongin kaapeli valmistaa korkealaatuisia 0,6/1kV pienjännitekaapeleita. Erikoistunutta tiivistys- ja moniytimistä kierretekniikoita hyödyntävät linjamme tarjoavat ihanteellisen sekoituksen mekaanista kimmoisuutta ja sähköistä luotettavuutta maailmanlaajuista laitoskehitystä varten.

0,6/1kV 5-johtimien virtakaapeleiden rakennesuunnittelu

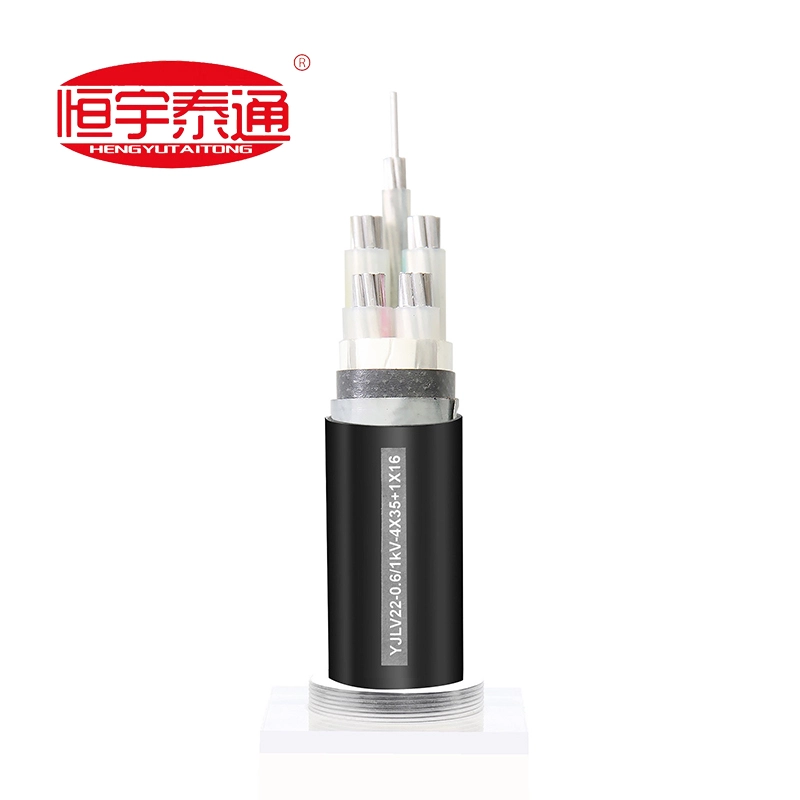

Kun tarkastellaan vakiokokoonpanoja, kuten YJLV22-0,6/1kV, kaapelin poikkileikkaus paljastaa edistyneen monikerroksisen suojajärjestelmän, joka on rakennettu suoraan hautaamiseen tai kanavaasennukseen:

Tiivistetyt alumiinijohtimet:Muotoiltu ja kerrostettu erittäin puhtaasta alumiinista sähköisten poikkileikkausten maksimoimiseksi samalla, kun ytimen sisällä olevat ilmaraot poistetaan.

Silloitettu polyeteeni (XLPE) eristys:Tarjoaa korkean dielektrisen eristyksen ja mahdollistaa sydänjohtimien turvallisen toiminnan jatkuvissa lämpötiloissa aina 90°C asti.

Sisävuoteet ja täyteaineet:Ei-hygroskooppiset polypropeenimateriaalit, jotka pitävät moniytimisen rakenteen täydellisen pyöreänä ja rakenteellisesti tasapainossa.

Double Steel Tape Armor (DSTA):Päällekkäiset metallinauhat, jotka on kiedottu tiukasti ulkovaipan alle, tarjoavat raskaan kestävyyden maanalaisia ​​murskauskuormia ja kaivoslapioiden iskuja vastaan.

Vahva PVC-ulkotakki:Tarjoaa edistyneen ympäristön seurantakerroksen, joka vastustaa maaperän happoja, kosteuden tunkeutumista ja hankaavaa kulumista.

Alumiinin strateginen kustannushyöty pienjännitejakelussa

Laajoissa alueellisissa sekundääriverkoissa kupariytimien hyödyntäminen voi aiheuttaa hankintabudjetin pilviin. Nykyaikaiset pienjännitejärjestelmät valitsevat tiivistetyt alumiinijohtimet kahdesta ratkaisevasta syystä:

1. Dramaattiset budjetin säästöt:Alumiinisydänhankinnat leikkaavat materiaalikustannuksia jopa 40 % verrattuna erittäin haihtuviin kuparivaihtoehtoihin, jolloin urakoitsijat voivat laajentaa verkon jalanjälkeä tiukoissa taloudellisissa rajoissa.

2. Yksinkertaistettu käsittely sivustolla:Alumiiniytimien kevyt luonne tekee näistä monisäikeisistä kaapeleista helpompia vetää käämitysten maanalaisten putkien läpi tai sijoittaa syviin kaivantoihin, mikä minimoi miehistön väsymisen ja asennustunnit.

5-ydinjärjestelmien välttämättömyys nykyaikaisissa sähkötarjouksissa

Kansainväliset rakennusmääräykset ja sähköverkkospesifikaatiot vaativat usein5-ytiminen kaapeliarkkitehtuurit(esim. 3 vaihetta + 1 neutraali ydin + 1 erillinen maadoitusydin) verrattuna vanhempiin 4-ytimiseen malleihin:

Ylivoimainen harmoninen käsittely:Nykyaikaiset kaupalliset vyöhykkeet ovat täynnä epälineaarisia kuormia, jotka työntävät korkeat harmoniset virrat takaisin nollajohdon läpi. Neutraaliydinkokoonpanomme estävät lämpöylikuormituksen.

Virheetön vikamaadoitus:Integroitu, erillinen maadoitusydin (PE) tarjoaa välittömän matalaimpedanssisen polun maahan. Tämä varmistaa, että katkaisijat laukeavat välittömästi vian aikana, mikä suojaa alavirran laitteita ja henkilökuntaa vaarallisilta kosketusjännitteiltä.

Tehdaskohtainen vaatimustenmukaisuus ja projektihankinta

Toissijaiset sähköverkon laajennusprojektit eivät jätä marginaalia asennusvirheille tai valmistusvirheille. Pienjänniteinfrastruktuurit vaativat tarkan teknisen linjauksenIEC 60502-1kansainväliset standardiprotokollat.

kloTaitongin kaapeli, käytämme tiukkaa 100 % suoraan tehtaalla räätälöityä tuotantomallia. Emme tyhjennä ikääntyvää, yleistä varastovarastoa. Sen sijaan jokainen pienjännitejakelukaapeleiden erä on räätälöity vastaamaan tarkkoja projektin määrälaskuja (BOQ), mikä varmistaa tietyt poikkileikkausaskelmat (esim. 4✖35 + 1✖16 mm2), vaipan erikoisvärit ja paikallisten sähkömääräysten tarkan noudattamisen.

Ota yhteyttä pienjännitesuunnitteluosastoomme jo tänäänvarmistaaksesi valtuutetut tyyppitestiluettelot, poikkileikkaussuunnitelmat tai saada pikainen, sopimusvalmis tehdashinnoittelumatriisi tulevaa hanketarjousta varten!
