Miksi 4-ytimiset panssaroidut alumiinikaapelit sähköverkot

Yhteenveto: Teollisuuden yleishyödyllisten laitosten laajennuksissa, aurinkovoimaloiden keräysverkoissa ja liikerakennusten jakeluverkoissa suoran hautaamisen kestävyyden ja tiukkojen hankintabudjettien tasapainottaminen on suunnittelun tärkein prioriteetti. 4-napaiset panssaroidut alumiiniset tehokaapelit (YJLV22 / 0,6/1kV sarja) toimivat erittäin luotettavana siirtoratkaisuna pienjänniteverkkoihin. Tässä teknisessä artikkelissa analysoidaan monikerroksista suunnittelua, kaksoisteräsnauhapanssarimekaniikkaa ja kustannushyötyjä, jotka tekevät 4-ytimistä alumiinisista virtakaapeleista parhaan vaihtoehdon kansainvälisissä infrastruktuuritarjouksissa.

Sisällysluettelo

Johdanto

4-ydin panssaroitujen alumiinikaapeleiden rakennearkkitehtuuri

Kaksinkertainen teräsnauhapanssari: Vartioi suoria hautaajia

4-ydinrakenne: virtaviivaistaa kolmivaiheista pienjännitevirtaa

Säikeisten alumiinijohtimien kustannusedut

Ensisijaiset sovellusskenaariot alueellisissa sähköverkoissa

Tehdassuora räätälöinti ja hankintaturva

Johdanto

Maanalaiset pienjännitteiset sähkönjakelulinjat ovat alttiina raskaalle fyysiselle rasitukselle. Maanalaiset kaivannot altistavat panssaroimattomat kaapelit maaperän liikkeelle, tiivistymisvoimille, teräville kiven reunuksille ja mahdolliselle jyrsijän tunkeutumiselle. Lisäksi kuparijohtimien määrittäminen pitkillä jakelujänteillä lisää merkittävästi raaka-ainekustannuksia ja rahtikustannuksia.

Näiden asennuksen esteiden ratkaisemiseksi Taitong Cable valmistaa korkealuokkaisia ​​0,6/1kV 4-napaisia ​​teräsnauhapanssaroituja alumiinivirtakaapeleita. Yhdistämällä korkean johtavuuden kierretyt alumiinijohtimet vahvaan kaksoisteräsnauhapanssarointiin, kaapelimme tarjoavat luotettavan mekaanisen lujuuden ja jatkuvan tehontoimituksen maailmanlaajuisille sähköalan urakoitsijoille.

4-ydin panssaroitujen alumiinikaapeleiden rakennearkkitehtuuri

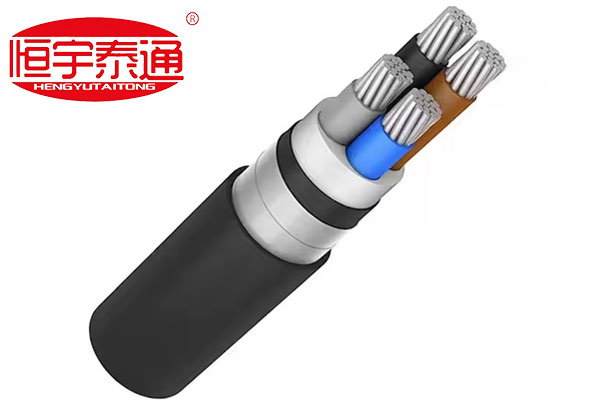

Yksityiskohtainen katsaus 4-johtimiseen panssaroidun alumiinivirtakaapelin poikkileikkaukseen havainnollistaa sen kerrostettua suunnittelua, joka on rakennettu vaativiin maanalaisiin olosuhteisiin:

Tiivistetyt alumiinisäikeiset johtimet: Muodostettu erittäin puhtaista sähköalumiinilangoista, jotka on kierretty tiukasti kaapelin halkaisijaa pienemmäksi varmistaen samalla optimaalisen sähkönjohtavuuden.

Värikoodattu XLPE/PVC-eristys:Värikoodattu vaiheeristys (esim. ruskea, sininen, musta, harmaa), joka mahdollistaa tarkan vaiheiden tunnistamisen ja yksinkertaistetun liitännän asennuspaikan aikana.

Puristetut sisävuoteet:Sileä sisäinen suojaava pehmustekerros, joka on kääritty kootun ydinnipun päälle estämään panssarin kitkavauriot.

Double Steel Tape Armor (DSTA):Päällekkäiset kierteiset teräspanssarinauhat, jotka on kiedottu tiukasti sisävuoteen ympärille, vaimentaen voimakkaita ulkoisia iskuja ja radiaalista painetta.

Säänkestävä ulkovaippa:Kestävä, UV-stabiloitu PVC- tai PE-ulkovaippa, joka kestää maaperän kosteutta, happoa korroosiota ja pinnan hankausta.

Kaksinkertainen teräsnauhapanssari: Vartioi suoria hautaajia

Miksi projektikonsultit ja EPC-urakoitsijat määrittävät kaksinkertaisen teräsnauhapanssarin (DSTA) maakaapeliasennuksiin?

1. Suora hautausyhteensopivuus:Panssaroidut kaapelit eliminoivat kalliiden ulkoisten PVC- tai betoniputkien tarpeen, mikä mahdollistaa suoran asennuksen avoimiin maahaudoihin ja alentaa siviilirakentamisen kokonaiskustannuksia.

2. Äärimmäinen iskun- ja iskunkestävyys:Maaperän painuma ja yläpuolella kulkevat raskaat ajoneuvot kohdistavat jatkuvaa pystysuuntaista voimaa. Kaksinkertaiset teräsnauhakääreet suojaavat sisäisiä johtimia muodonmuutoksilta ja fyysisiltä puhkaisuilta.

3. Maanalainen tuholaistorjunta:Jyrsijät ja kaivaavat tuholaiset pureskelevat usein pehmeiden ulkopolymeerien läpi. Terästeippikerros luo läpäisemättömän fyysisen esteen, joka pidentää linjan käyttöikää yli 30 vuodeksi.

4-ydinrakenne: virtaviivaistaa kolmivaiheista pienjännitevirtaa

4-ytiminen kokoonpano on suunniteltu erityisesti kolmivaiheisiin nelijohtimiin jakeluverkkoihin (3 Ph+N):

Tasapainoinen vaihejako:Yhteen kaapelinippuun mahtuu kolme vaihejohdinta ja täysikokoinen nollajohdin.

Yksinkertaistettu asettelu:Vähentää kaapelin asennustyön ja kaapelihyllyn tilan tarvetta verrattuna useiden yksijohtimien kaapeleiden käyttämiseen.

Säikeisten alumiinijohtimien kustannusedut

Raaka-aineiden hinnoittelu vaikuttaa merkittävästi infrastruktuurin elinkelpoisuuteen. Säikeisten alumiinijohtimien käyttäminen kuparin sijasta tuottaa selkeitä taloudellisia etuja:

Merkittävät pääomasäästöt:Alumiini tarjoaa erinomaisen tehonsiirtokapasiteetin murto-osalla kuparin materiaalikustannuksista, minkä ansiosta urakoitsijat voivat venyttää projektibudjetteja pitemmille jakeluetäisyyksille.

Alennettu kuljetus- ja käsittelypaino:Alumiinin kevyt ominaisuus yksinkertaistaa kaapelihyllyn vetämistä, vähentää asennuksen työtunteja ja optimoi konttirahdin kuormauksen ulkomaille.

Ensisijaiset sovellusskenaariot alueellisissa sähköverkoissa

Rakenteellisen kestävyytensä ja korkean kustannustehokkuutensa ansiosta Taitong Cablen 4-ytiminen panssaroidut alumiinilinjat ovat laajalti esillä maailmanlaajuisissa tarjouskilpailuissa:

Aurinko- ja tuulipuistojen keräysverkot:Pienjännitteisen vaihtovirran siirto porrasmuuntajista pääjakelukeskittimiin laajojen aurinkokenttien yli.

Teollisuus- ja kaupalliset kompleksit:Maanalaisten pääsyöttölaitteiden reititys, jotka yhdistävät päämuuntajat tehtaan jakelupaneeleihin.

Esikaupunkien verkon laajennustarjoukset:Hauraiden ilmajohtojen korvaaminen haudatuilla panssaroiduilla verkoilla sään aiheuttamien sähkökatkojen estämiseksi kasvavilla asuinalueilla.

Tehdassuora räätälöinti ja hankintaturva

Hyödyllisyystarjous ei jätä tilaa eristystyhjöille, johtimien varianssille tai panssarisaukoille. Globaalit hankintasopimukset edellyttävät tiukkaa tunnustettujen parametrien, mukaan lukien IEC 60502-1 ja BS 5467, noudattamista.

kloTaitongin kaapeli, tuemme projektisi toteutusta 100 % suoraan tehtaalla räätälöidyn tuotantomallin avulla. Emme työnnä valmiita, vanhentuneita varaston tyhjennystuotteita. Sen sijaan räätälöimme jokaisen 4-ytimisen panssaroitujen alumiinikaapeleiden erän, jotta ne sopivat suoraan projektisi tarkan määräluettelon (BOQ) mukaan – kalibroimme johtimien poikkileikkaukset (16–500 mm2), eristeen paksuuden, panssariparametrit ja ulkovaippamateriaalit paikallisten kansallisten verkkostandardien mukaisesti.

Ota yhteyttä voimakaapelisuunnitteluosastoomme tänään ja pyydätarkistetut tyyppitestiraportit, mittatilauspiirustukset tai nopea, tehtaan suora hintatarjous tulevaa sähkötarjousta varten!
