Miksi suojatut ohjauskaapelit estävät EMI-kohinaa

Yhteenveto:Automatisoiduissa tuotantolaitoksissa, voimantuotantoasemissa ja monimutkaisissa käsittelylaitoksissa ohjauslinjat kulkevat raskaiden voimalinjojen rinnalla luoden voimakkaita sähkömagneettisia kenttiä.Suojatut ohjaushäiriönestokaapelittoimivat näiden toimintojen luotettavana hermostona. Tämä artikkeli hajottaa monikerroksisen materiaaliarkkitehtuurin, sähkömagneettisten häiriöiden (EMI) vaimennusmekaniikan ja suojausedut, jotka tekevät ensiluokkaisista ohjauskaapeleista kriittisiä nykyaikaisessa teollisuusautomaatiossa.

Sisällysluettelo

Johdanto

Suojattujen häiriöntorjuntakaapeleiden rakenneanatomia

Miksi punottu suojaus on elintärkeää teollisuusmelua vastaan

Kriittiset sovellusskenaariot automatisoidussa suunnittelussa

Tehdaskohtainen vaatimustenmukaisuus ja räätälöity tilaus

Johdanto

Kun teollisuuslaitokset integroivat älykkäämpiä automatisoituja järjestelmiä, elektroniikkalaitteiden tiheys kasvaa eksponentiaalisesti. Tämä tiheä ympäristö tuottaa valtavia määriä sähkömagneettisia häiriöitä (EMI) ja radiotaajuushäiriöitä (RFI). Ilman asianmukaista suojausta ohjelmoitaville logiikkaohjaimille (PLC:ille), antureille ja toimilaitteille lähetetyt pienjänniteohjaussignaalit voivat helposti vioittua, mikä johtaa vääriin koneen lukemiin, järjestelmävirheisiin tai vaarallisiin hätäpysäytyksiin.

Kriittisten automaattisten signaalien turvaamiseksiTaitongin kaapelivalmistaa kestäviä suojattuja ohjaushäiriönestokaapeleita. Yhdistämällä erittäin joustavat johtimet tiheään metallisuojaukseen, nämä ohjauslinjat takaavat virheettömän signaalin toimituksen voimakkaasti häiriintyneillä teollisuusalueilla maailmanlaajuisesti.

Suojattujen häiriöntorjuntakaapeleiden rakenneanatomia

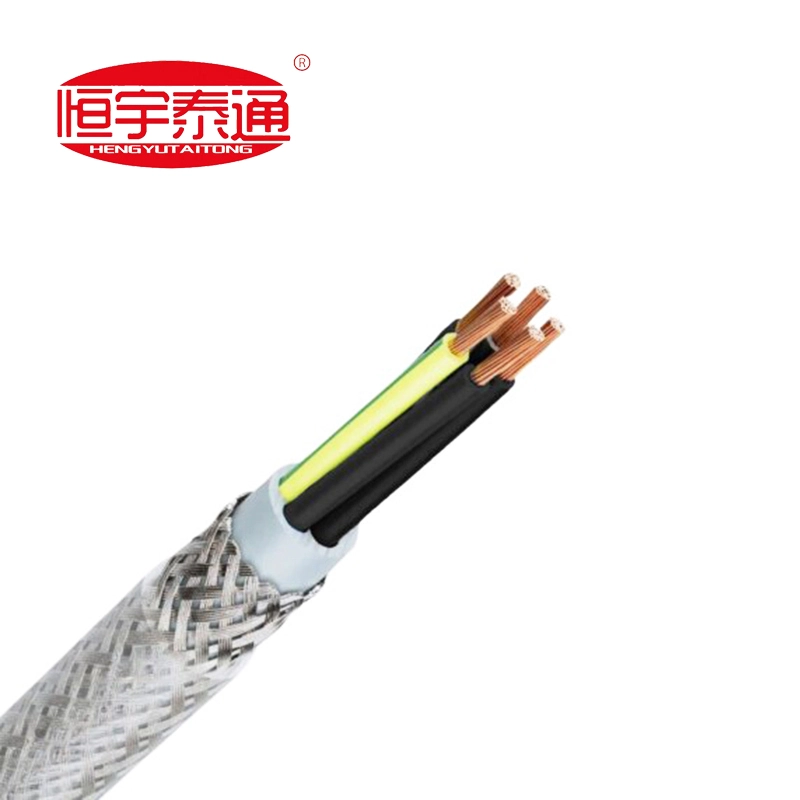

Vakioohjauskaapelin sisäinen kokoonpano on suunniteltu kerros kerrokselta erottamaan ulkoinen melu sisäisistä kuparijohtimista:

Erittäin puhtaat kuparijohtimet: Koostuu moniytimisistä, hienosäikeisistä tavallisista kuparilangoista, jotka tarjoavat maksimaalisen sähkönjohtavuuden ja erinomaisen joustavuuden tiukkaan reitittämiseen ohjauspaneelien sisällä.

Värikoodattu eristys: Premium PVC- tai XLPE-eristeseos erillisellä värikoodauksella (mukaan lukien standardi vihreä/keltainen maadoitusjohto), joka helpottaa liittimien tunnistamista ja turvallisuutta asennuksen aikana.

Sisäinen vuodevaatteet / vaippakerros: Sileä polymeerikääre tai suulakepuristettu kerros, joka sitoo kierretyt ytimet tiukasti yhteen ja muodostaa suojaavan tyynyn päällä olevalle suojukselle.

Erittäin peittävä punottu metallisuoja: Tiheä, ristiinkudottu tinattu kupari- tai teräslankapunos, joka ympäröi sisäytimiä ja toimii läpäisemättömänä sähkömagneettisena esteenä.

Paloa hidastava ulkotakki: Vankka PVC-suojus, joka on suunniteltu kestämään öljyroiskeita, kosteuden seurantaa, hankausta ja liekin leviämistä avoimissa kaapelihyllyissä.

Miksi punottu suojaus on elintärkeää teollisuusmelua vastaan

Vaikka suojaamattomat ohjausjohdot toimivat hyvin perussähkösilmukoissa, automatisoidut teollisuuskeskittimet vaativat laajan peiton punotut suojukset kolmesta keskeisestä suorituskykysyistä:

1. Kattava EMI- ja RFI-absorptio: Metallinen punos toimii Faradayn häkkinä. Se sieppaa ympäröivistä suurista moottoreista, muuntajista ja suurjännitekaapeleista säteilevät sähkömagneettiset aallot ja ohjaa hajavirrat turvallisesti maahan ennen kuin ne häiritsevät sisäytimen signaaleja.

2. Ylivoimainen joustava vahvuus: Toisin kuin staattiset alumiinifoliosuojat, jotka voivat helposti repeytyä tai halkeilla, kun niitä taivutetaan toistuvasti dynaamisten koneiden sisällä, kudottu metallipunos säilyttää 100 %:n rakenteellisen suojauksen eheyden jopa jatkuvan mekaanisen taivutuksen ja vääntymisen aikana.

3. Ristikeskustelun ehkäisy: Moniytimisissä ohjausjohdoissa korkeataajuiset virrat yhdessä johdossa voivat vuotaa viereisiin piireihin. Tarkkuuspunos eristää yksittäiset kaapeliryhmät, mikä varmistaa puhtaat, itsenäiset tietovirrat.

Kriittiset sovellusskenaariot automatisoidussa suunnittelussa

Häiriönvastaisen luotettavuutensa ansiosta suojatut ohjauskaapelit on määritelty tarkasti tarkkuusinfrastruktuuritarjouksissa:

Automatisoidut kokoonpano- ja robottilinjat: Keskitetyn PLC-ohjauspöydän yhdistäminen automatisoituihin robottikäsivarsiin ja kokoonpanokuljettimiin, jotka edellyttävät keskeytymättömiä komentosilmukoita.

Ala-aseman ohjaus- ja relepaneelit: Mittauslaitteiden, suojareleiden ja kytkinlaitteiden ohjaimien yhdistäminen suurjänniteympäristöissä.

Petrokemian ja jalostuslaitokset: Lähettää herkät lämpötila-, paine- ja virtausmittarin anturin lukemat pitkien sisä- ja ulkokaapeleiden kautta.

LVI- ja kiinteistöhuolto: Turvallisten, hiljaisten ohjaussilmukoiden reitittäminen kaupallisten korkeiden kerrostalojen läpi automaattisen ilmanvaihdon, hissien ja turvaarkkitehtuurien hallitsemiseksi.

Tehdaskohtainen vaatimustenmukaisuus ja räätälöity tilaus

Tarkkuusinstrumentointi mahdollistaa nollamarginaalin impedanssiepätasapainon tai suojausrakojen varalta. Teollisuuden hankintasopimukset edellyttävät tarkkaa noudattamista tiukkojen laatustandardien, kuten IEC 60227, tai alueellisten teollisuusnormien kanssa.

kloTaitongin kaapeli, hylkäämme jäykät, massatuotetut varastonselvitysjärjestelmät ja valitsemme 100-prosenttisesti tehtaalla räätälöidyn tuotantomallin. Ymmärrämme, että jokainen automaatioasetus vaatii ainutlaatuisen ydinmäärän, erityisiä maadoitusjärjestelyjä ja erityisiä eristysominaisuuksia. Valmistamme jokaisen ohjauskaapeleiden erän räätälöitynä suoraan projektisi erityisten määrälaskujen (BOQ) mukaan – kalibroimme sydämen mitoituksen, suojauksen peittosuhteet ja vaippaseokset vastaamaan tarkasti sähköistä ympäristöäsi.

Ota yhteyttä instrumentointiinsinööritiimiimme jo tänäänpyytää varmennettuja teknisiä piirustuksia, räätälöityjä ydinasetelmia tai saada nopea, suora tehdashinta-arvio tulevasta projektitarjouksestasi!
