Miksi 0,6/1kV palonkestävät kaapelit turvaavat verkkoja

Yhteenveto:Nykyaikaisissa kaupallisissa aukioissa, suurissa asuinhankkeissa ja valmistuskeskuksissa paloturvallinen sähköreititys ei ole neuvoteltavissa.Palonkestävät kaapelittoimivat kriittisinä jakelukanavina, jotka pitävät tärkeät koneet käynnissä paikallisten tulipalojen aikana. Tässä artikkelissa tarkastellaan standardinmukaisen 0,6/1kV NH-VV22 -virtakaapelin sisäisiä materiaalikerroksia, piirien eheysstandardeja ja rakenteellisia panssarihyötyjä, jotka tarjoavat selkeitä näkemyksiä kansainvälisille hankintapäälliköille.

Sisällysluettelo

Johdanto

Palonkestävien 0,6/1kV NH-VV22 -kaapeleiden rakenteellinen kerros

Piirin eheyden ylläpitäminen: Kuinka NH-kaapelit voittivat lämpöä

Teräsnauhapanssarin kaksinkertainen mekaaninen suoja

Tehdassuora räätälöinti ja hankintaturva

Johdanto

Kun odottamaton tulipalo syttyy ruuhkaisessa liikerakennuksessa tai tiheässä teollisuusrakennuksessa, hätäsähkön jatkuvan virtauksen ylläpitäminen on elämän ja turvallisuuden kysymys. Jos päävirtakaapelit katkeavat välittömästi lämpösokista, sammutuslaitteet, pelastushissit ja kriittiset valaistusverkot pimenevät. Vakiovirtajohdot eivät kestä suoraa liekille altistumista, minkä vuoksi maailmanlaajuiset tekniset tiedot edellyttävät erikoistuneita 0,6/1kV palonkestäviä kaapeleita kriittisiin toisiojakelulenkkeihin.

Tukeakseen korkean turvallisuuden infrastruktuuria maailmanlaajuisesti,Taitongin kaapelivalmistaa korkean suorituskyvyn palonkestäviä panssaroituja virtakaapeleita. Rakennettu kestämään intensiivisiä rakenteellisia lämpötapahtumia, tuotteemme tarjoavat poikkeuksellisen turvamarginaalin ja pitkän aikavälin verkon toimintavarmuuden.

Palonkestävien 0,6/1kV NH-VV22 -kaapeleiden rakenteellinen kerros

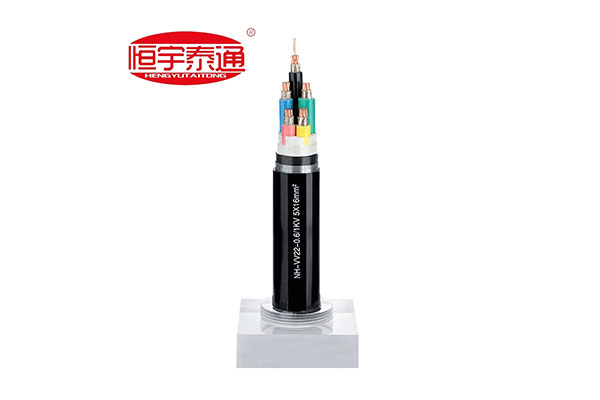

Vakiokokoonpanojen, kuten NH-VV22-0.6/1KV 5 x 16 mm2 kaapelin, tarkastelu paljastaa raskaan käytön, monikerroksisen suojasuunnitelman, joka on suunniteltu luotettavasti:

Erittäin puhtaat kuparijohtimet:Säikeistetty puhtaasta sähkölaatuisesta kuparista takaamaan erittäin vakaan johtavuuden ja optimoidun energian virtauksen täyden kuormituksen päivittäisessä käytössä.

Palonkestävä kiilleteippisuoja:Kääritty suoraan jokaisen yksittäisen kuparijohtimen ympärille. Kiille toimii epäorgaanisena lämpösuojana, joka ei sula ja pysyy erittäin eristävänä jopa 1000 °C:n äärimmäisessä kuumuudessa.

Ensiluokkainen eristyskerros:Korkeadielektrinen PVC-materiaali, joka on kiedottu siististi jokaisen sydämen ympärille erottamaan sähköiset vaiheet normaalin päivittäisen toiminnan aikana.

Double Steel Tape Armor (DSTA):Päällekkäiset kierteiset teräsnauhat, jotka on kiedottu tiukasti sisemmän ydinmatriisin ympärille, tarjoten korkean puristuskestävyyden raskaita maaperän paineita ja fyysisiä lapioiden iskuja vastaan.

Paloa hidastava ulkotakki:Vankka PVC-suojus, joka on suunniteltu kestämään jäljitystä, öljyroiskeita, kemiallisia maahappoja ja kosteuden tunkeutumista.

Piirin eheyden ylläpitäminen: Kuinka NH-kaapelit voittivat lämpöä

Miksi maailmanlaajuiset sähkönhankintapäälliköt valitsevat NH-sarjan palonkestävät kaapelit tavallisten sähköjohtojen sijaan?

1. Todellinen palonkestävyys (piirin eheys):Toisin kuin tavalliset paloa hidastavat kaapelit, jotka vain estävät palon leviämisen, mutta sulavat sisäisesti, palonkestävät (NH) kaapelit ylläpitävät aktiivista sähkövirtaa. Kiillesuojatut ytimemme on suunniteltu pitämään täyden virran päällä turvallisesti 90–180 minuuttia suoraan voimakkaiden paloalueiden sisällä.

2. Tasapainoinen 5-ydinkokoonpano:5 x 16 mm2:n suunnittelussa on kolme erillistä

vaihejohdot sekä erilliset nolla- ja maadoitusjohtimet (PE). Tämä arkkitehtuuri tasapainottaa vaihevirrat ja tarjoaa välittömän maadoituspolun, mikä estää vaarallisia vikavirtoja vahingoittamasta alavirran laitteita.

Teräsnauhapanssarin kaksinkertainen mekaaninen suoja

Lämmönkestävyyden lisäksi maanalaisiin toisiokaapeleihin kohdistuu jatkuvia fyysisiä uhkia asennuksen ja hautauksen aikana. Integroitu kaksinkertainen teräsnauhapanssari (VV22/YJV22-malli) eliminoi kalliiden ulkoisten putkien tarpeen:

Erinomainen iskunkesto:Päällekkäinen teräsnauharunko estää pystysuoran kallion paineen ja raskaan kaluston liikkeen suoraan hautaushaudoissa.

Jyrsijä- ja tuholaistorjunta:Maanalaiset goferit ja termiitit voivat helposti pureskella pehmeän muovipinnoitteen läpi aiheuttaen oikosulkuja. Kova metallikääre estää biologiset vauriot kokonaan ja pidentää ristikon käyttöikää yli 30 vuoteen.

Tehdassuora räätälöinti ja hankintaturva

Erittäin turvallinen julkinen infrastruktuuri vaatii tiukkaa, tinkimätöntä materiaalien laatua. Jokaisen palonkestävien jakelulinjojen erän on täytettävä piirien eheyden osalta täysin arvovaltaiset tyyppitestauskehykset, kuten IEC 60331.

kloTaitongin kaapeli, tuemme projektisi aikatauluja 100 % suoraan tehtaalla räätälöidyn tuotantomallin avulla. Emme työnnä valmiita, ikääntyviä varaston tyhjennystuotteita. Sen sijaan valmistamme jokaisen tilauksen palonkestäviä kaapeleita, jotta ne vastaavat suoraan projektisi erityisiä määrälaskuja (BOQ) – räätälöimme tarkat monisäikeiset yhdistelmät, poikkileikkausaskelmat (esim. 5 x 16 mm2) ja lämpösuorituskyvyn kansalliset kriteerit.

Ota yhteyttä paloturvalliseen sähkönjakeluyksikköömme jo tänäänlunastaa valtuutettuja tuoteluetteloita, mukautettuja rakennesuunnitelmia tai saada nopea, tehtaan suora kustannusarvio tulevasta infrastruktuurin kehittämistarjouksestasi!
