Virtajohdon poikkileikkauksen valinta

Kuinka valita virtakaapelin johtimen poikkileikkaus?

I. Tehokaapelin johtimen poikkileikkauksen valintaperiaatteet

Kaapelin johtimien lämpötila käyttövirran alaisena ei saa ylittää kaapelin käyttöiän sallittua arvoa. Jatkuvassa käyttöpiirissä olevien kaapelijohtimien käyttölämpötilan on oltava asiaankuuluvien eritelmien mukainen.

Kaapelijohtimen lämpötilan oikosulkuvirran ja oikosulun keston aikana tulee olla määräysten mukainen.

Kytketyn piirin jännitehäviö käyttövirralla ei saa ylittää piirin sallittua arvoa.

Edellä olevien kohtien 1–3 vaatimusten täyttämisen lisäksi 10 kV:n ja sitä alempien voimakaapeleiden poikkipinta-ala valitaan mieluiten kokonaistaloudellisuuden periaatteella ottaen huomioon kaapelin alkuinvestointi ja käyttökustannukset sen käyttöiän aikana.

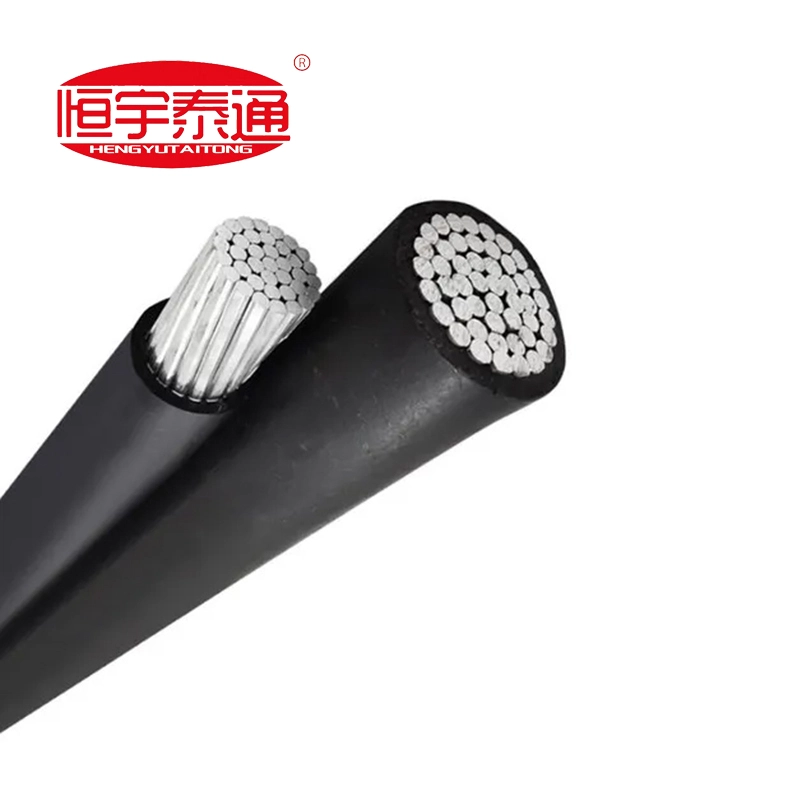

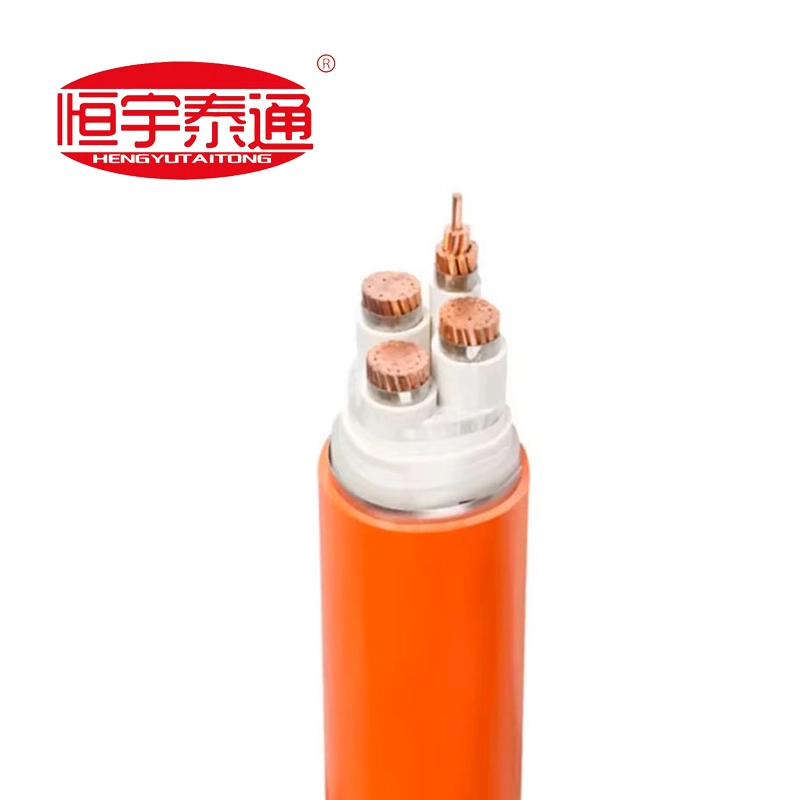

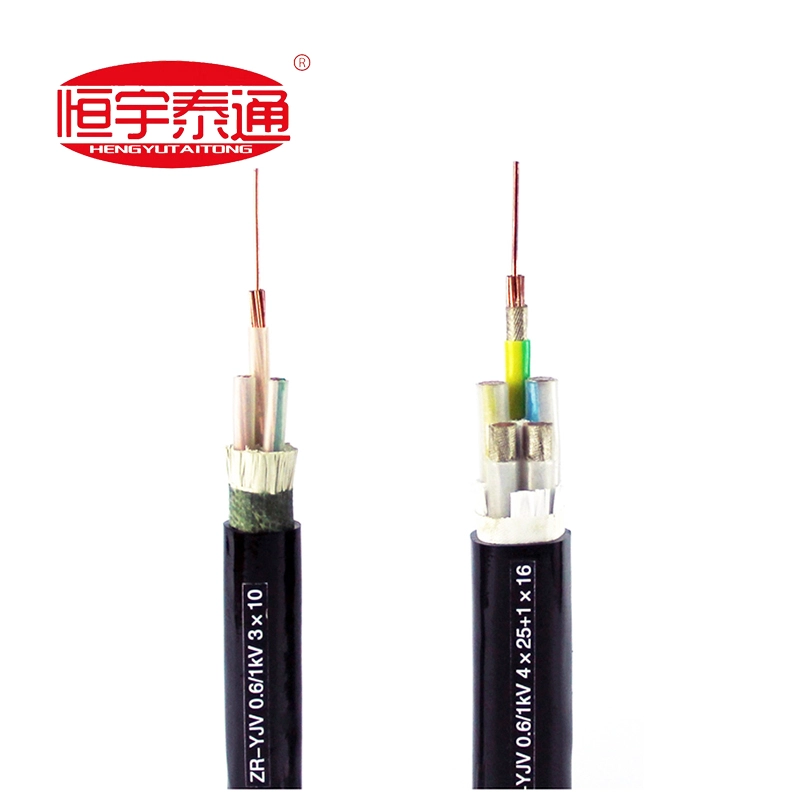

Toimittamien kaapelimallien poikkileikkauksetTaiTong kaapelimaailmanlaajuisille asiakkaille noudattaa tiukasti alan standardeja.

II. Kaapelijohtimen poikkileikkauksen valinta

Kaapelin suunnittelun ja valinnan yleinen menettelytapa on ensin määrittää kaapelityyppi asennusolosuhteiden mukaan. Kaapelijohtimen poikkileikkauksen valinnassa tulee ottaa huomioon paikallinen asennusympäristö.

66KV ja sitä suuremmille kaapeleille virransiirtokapasiteetti on laskettava nykyisen teollisuusstandardin JB/T 10181 mukaisesti.

Yleisesti käytettyjen 35 KV:n ja sitä pienempien kaapeleiden osalta on käytettävä valmistajan toimittamaa virransiirtokapasiteettia, joka lasketaan korjauskertoimilla paikallisen asennusympäristön mukaan.

Kaapelin poikkileikkauksen tulee täyttää jatkuvan sallitun virran, oikosulkulämpöstabiilisuuden, sallitun jännitehäviön jne. vaatimukset.

Jännitehäviön varmistus on suoritettava kaapeleille, joiden jännite on 10 KV ja alle. Jännitteen varmistus vaaditaan vain 6 KV ja 10 KV tai sitä alhaisemmille piireille, joiden johtimien poikkipinta on alle 70–95 mm². Yli 70–95 mm²:n johtimien poikkipinnan kasvattaminen jännitehäviön vähentämiseksi ei ole tehokasta, ja se johtaa ei-merkittäviin investointeihin ja metallin kulutukseen. kondensaattorin kompensointi, käämimuuntajat tai muut menetelmät ovat tarkoituksenmukaisempia, ja ne määritetään teknis-taloudellisen vertailun avulla.

Oikosulku lämpöstabiilisuus on tarkistettava kaapeleille, joiden teho on 10 KV ja enemmän.

Siksi poikkileikkaus on tarpeellinen ja tärkeä tekijä, kun asiakkaat tekevät kyselyn.
