Miksi MV-kuparivirtakaapelit takaavat verkon luotettavuuden

Yhteenveto: Kun nykyaikainen raskaan teollisuuden ja kaupunkien infrastruktuurit laajenevat, keskijänniteverkot vaativat ennennäkemätöntä siirtovakautta.Keskijännitteiset tehokaapelit 6/10 kV - 26/35 kVtoimivat suuren kuormituksen sähkönjakelun elintärkeinä valtimoina. Tässä artikkelissa analysoidaan keskijännitekuparikaapeleiden kriittisiä rakennekerroksia, teknisiä etuja ja tiukkoja testausstandardeja, jotka ohjaavat infrastruktuurin hankintapäälliköitä kohti pitkän aikavälin verkkoturvallisuutta.

Sisällysluettelo

1. Johdanto

2. 6/10 kV - 26/35 kV MV-kaapeleiden rakennekerrokset

3. Miksi kuparijohtimet ovat huippuluokkaa keskijännitejärjestelmissä

4. Maanalaisten riskien poistaminen: Suojaus ja haarniska

5. Tekninen vaatimustenmukaisuus ja tehtaan mukauttaminen

Johdanto

Käyttövoimaverkot 6 kV - 35 kV keskijännitealueella aiheuttavat merkittävää sähkörasitusta, jota tavalliset pienjännitejohdot eivät kestä. Näillä suurilla potentiaaleilla mikä tahansa rakenteellinen epäsäännöllisyys voi johtaa katastrofaalisiin osittaisiin päästöihin. Taatakseen katkeamattoman jatkuvuuden kunnallisille sähköasemille ja massiivisille valmistusvyöhykkeille konsulttiinsinöörit määrittelevät jatkuvasti raskaita kupariydinkeskijänniteratkaisuja.

Kansainvälisesti tunnustettuna valmistajanaTaitongin kaapelihyödyntää kehittyneitä ajojohtimien vulkanoinnin tuotantolinjoja toimittaakseen 6/10 kV - 26/35 kV voimakaapeleita, jotka ylittävät maailmanlaajuiset verkon turvamarginaalit ja tarjoavat tehokkaat jakeluvaihtoehdot raskaan teollisuuden tarjouskilpailuihin.

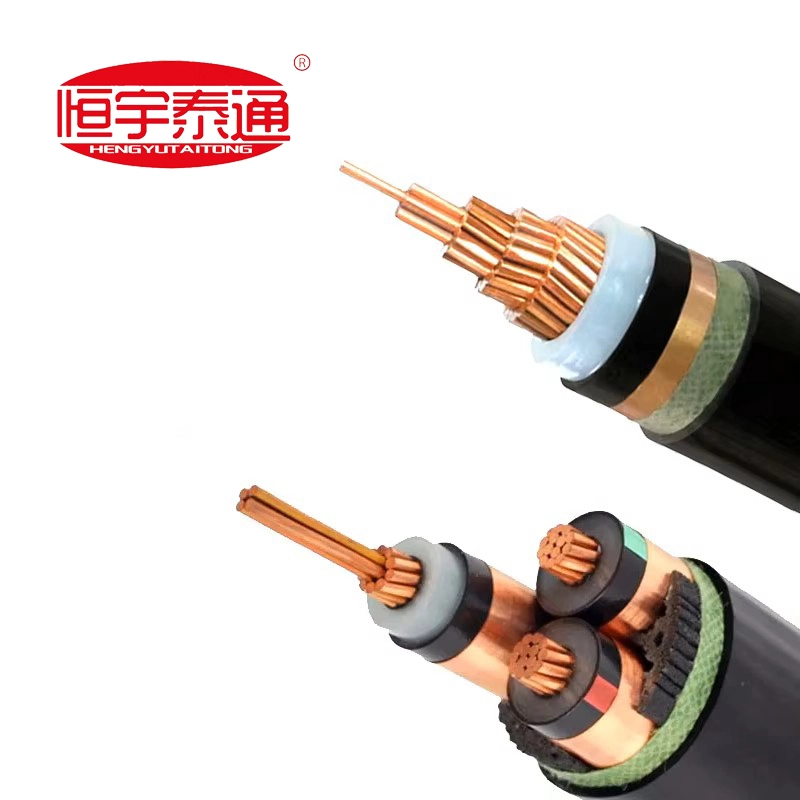

6/10 kV - 26/35 kV MV-kaapeleiden rakennekerrokset

Toisin kuin pienjännitejohdot, keskijännitekaapelit vaativat hienostuneen kolminkertaisen puristuskerroksen yhtenäistääkseen voimakkaan sisäisen sähkökentän. Rakennesuunnitteluun kuuluu useita tarkasti valmistettuja vyöhykkeitä:

Kapellimestari: Erittäin puhdasta, pyöreää tiivistettyä säikeistä kuparia (luokka 2), joka varmistaa maksimaalisen johtavuuden ja minimoidun halkaisijan.

Inner Semiconductor Shield: Sileä puolijohtava kerros, joka on puristettu suoraan johtimen päälle sähköisten jännityspitoisuuksien poistamiseksi.

XLPE eristys: Erittäin puhdas silloitettu polyeteeni, joka käsittelee korkeajännitteistä rasitusta jopa 90°C jatkuvaan käyttöön.

Ulkoinen eristyssuoja: Kuorittava tai sidottu puolijohtava kerros, joka yhtenäistää säteittäiset sähkökentät.

Metallinen suojakerros: Kierteisesti käärityt korkean johtavuuden kuparinauhat tai kuparilangat, jotka on suunniteltu kuljettamaan kapasitiiviset latausvirrat ja vikavirrat turvallisesti maahan.

Ulkoinen suojakuori: Kestävä, säänkestävä PVC- tai korkeatiheyksinen PE-vaippa, joka on suunniteltu eristämään metallisuojaus maaperän kosteudelta.

Miksi kuparijohtimet ovat huippuluokkaa keskijännitejärjestelmissä

Vaikka alumiini hallitsee paikallisia pienjännitelinjoja alhaisten alkukustannusten vuoksi, erittäin puhdas kupari on kiistaton standardi kriittiselle 6 kV - 35 kV keskijännitejakelulle useista tärkeistä syistä:

1. Ylivoimainen virrankantokyky: Kupari tarjoaa huomattavasti pienemmän sähkövastuksen kuin alumiini, mikä mahdollistaa yksi- tai kolmiytimiset asennukset siirtämään massiivisia teholohkoja tiukempien maanalaisten kanavapankkien läpi.

2. Minimoitu jännitehäviö: Olennainen pidemmissä teollisuusajoissa, kupariytimet vähentävät dramaattisesti linjan siirtolämpöhäviöitä laajemmilla alueellisilla jänteillä.

3. Korkea mekaaninen vetolujuus: Kupari kestää äärimmäisiä vetojännityksiä monimutkaisten kaivannon reitityksen tai syvän suuntaporauksen aikana, mikä eliminoi sydämen venytysriskit.

Maanalaisten riskien poistaminen: Suojaus ja panssari

Yleisin uhka haudatuille keskijännitepiireille on vesipuiden muodostuminen – ilmiö, jossa halvan eristeen mikrotyhjät yhdessä kosteuden kanssa heikentävät kaapelia hitaasti ajan myötä.

Taitongin kaapelieliminoi tämän riskin käyttämällä erittäin puhtaita yhdistemateriaaleja ja huippuluokan kolmois-koekstruusio-silloitustekniikkaa. Päällekkäinen kuparinauhasuojaus yhdistettynä valinnaiseen teräslankapanssariin (SWA) tai kaksoisteräsnauhapanssariin (DSTA) muodostaa kaksoisesteen. Tämä este hylkii täysin maanalaisen kiven paineen, kosteuden tunkeutumisen ja jyrsijöiden hajoamisen, mikä pidentää käyttöikää yli 30 vuoteen.

Tekninen vaatimustenmukaisuus ja tehdasräätälöinti

Globaalit infrastruktuurihankinnat eivät jätä tilaa kompromisseille. Keskijännitejärjestelmät vaativat virheettömän suunnittelun, jota tukevat tiukat tyyppitestaustodistukset.

kloTaitongin kaapeli, meillä ei ole yleistä massaosakkeiden selvityskeskusta. 100-prosenttisesti suoraan tehtaalla räätälöidyn tuotantomallin avulla jokainen yksi- ja kolmijohtimiskeskijännitekaapeleiden erä on suunniteltu suoraan projektisi erityisiä määrälaskuja (BOQ), seurantajärjestelmän vaatimuksia ja paikallisia ympäristömäärityksiä vastaan.

Ota yhteyttä keskijännitetekniseen yksikköömme jo tänäänpäästä käsiksi tehtaan teknisiin luetteloihin, poikkileikkaussuunnittelulomakkeisiin tai saada nopea, sopimusvalmis kustannusarvio alueellisesta verkkoinfrastruktuuritarjouksestasi!
